टीडीटी डायलेक्ट्रिक हानि विश्लेषक ट्रांसफार्मर टेंजेन्ट डेल्टा परीक्षक 10kv

परिचय:

• टीडीटी ट्रांसफार्मर स्पर्श डेल्टा परीक्षक एक उच्च परिशुद्धता उपकरण है, जो बिजली संयंत्रों, सबस्टेशन, प्रयोगशाला, आदि में सभी प्रकार के उच्च वोल्टेज विद्युत उपकरणों के विद्युत हानि स्पर्श और क्षमता को मापने के लिए लागू किया जा सकता है.
• टीडीटी ट्रांसफार्मर स्पर्श डेल्टा परीक्षकएक dielectric हानि परीक्षण पुल, एक चर आवृत्ति बिजली की आपूर्ति, एक कदम-अप ट्रांसफार्मर और एक SF6 उच्च स्थिरता मानक संधारित्र से बना है, यह एकीकृत संरचना है;
• टीडीटी ट्रांसफार्मर स्पर्श डेल्टा परीक्षकपरीक्षण के लिए उच्च वोल्टेज स्रोत भी आपूर्ति कर सकते हैं।
• आवृत्ति को 50 हर्ट्ज, 47.5 हर्ट्ज52.5 हर्ट्ज, 45 हर्ट्ज55 हर्ट्ज, 60 हर्ट्ज, 57.5 हर्ट्ज62.5 हर्ट्ज, 55 हर्ट्ज65 हर्ट्ज में बदला जा सकता है; इस प्रकार यह शक्ति आवृत्ति के हस्तक्षेप से बच सकता है;

विशेषताएं:

बड़ा एलसीडी डिस्प्ले

उच्च अंत पूर्ण स्पर्श एलसीडी स्क्रीन, सुपर स्पर्श इंटरफ़ेस से लैस, प्रत्येक प्रक्रिया बहुत स्पष्ट है, ऑपरेटर को अतिरिक्त पेशेवर प्रशिक्षण की आवश्यकता नहीं है।यह डायलेक्ट्रिक हानि को मापने के लिए एक आदर्श बुद्धिमान उपकरण है.

द्रव्यमान भंडारण डेटा

यह उपकरण कैलेंडर चिप और बड़ी क्षमता की मेमोरी से लैस है, परीक्षण के परिणामों को संग्रहीत किया जा सकता है, आप किसी भी समय परिणामों की समीक्षा कर सकते हैं, और इसे प्रिंट कर सकते हैं।

कई परीक्षण मोड

उपकरण में उच्च दबाव, उच्च वोल्टेज, मानक, सकारात्मक कनेक्शन विधि और रिवर्स कनेक्शन विधि, आत्म उत्तेजना विधि और अन्य विधियां वैकल्पिक रूप से हैं।मानक उच्च वोल्टेज स्थितियों में उच्च वोल्टेज (१०kV से अधिक) डायलेक्ट्रिक हानि.

सीवीटी परीक्षण चरण जगह में

उपकरण C1, C2 समवर्ती परीक्षण प्राप्त करने के लिए पूरी तरह से सील सीवीटी (कैंपेसिटर वोल्टेज ट्रांसफार्मर) C1, C2 डाइलेक्ट्रिक हानि और क्षमता का परीक्षण भी कर सकता है।उपकरण भी सीवीटी अनुपात और वोल्टेज कोण अंतर का परीक्षण कर सकते हैं.

Do उच्च वोल्टेज लीड माप सीवीटी को अलग न करें

यह उपकरण सीवीटी के उच्च वोल्टेज लीड को अलग किए बिना सीवीटी के डायलेक्ट्रिक नुकसान और क्षमता को सटीक रूप से माप सकता है।

सी0 मापने के लिए सीवीटी रिवर्स शील्ड विधि

इस उपकरण का उपयोग सीवीटी के ऊपरी छोर पर सी0 के डाइलेक्ट्रिक हानि और क्षमता मूल्य को मापने के लिए किया जा सकता है।

उच्च गति नमूनाकरण संकेत

इन्वर्टर और नमूनाकरण सर्किट सभी डिजिटल द्वारा नियंत्रित कर रहे हैं, और आउटपुट वोल्टेज लगातार समायोज्य है।

बहु सुरक्षा सुरक्षा

उपकरण में कई सुरक्षा उपाय हैं, जैसे कि इनपुट वोल्टेज उतार-चढ़ाव, आउटपुट शॉर्ट सर्किट, ओवर वोल्टेज, ओवर करंट और तापमान।उपकरण भी यह सुनिश्चित करने के लिए कि कोई भी ग्राउंडिंग उपकरण को बढ़ावा देने के लिए अनुमति नहीं है कि ग्राउंडिंग का पता लगाने के कार्य है.

पैरामीटरः

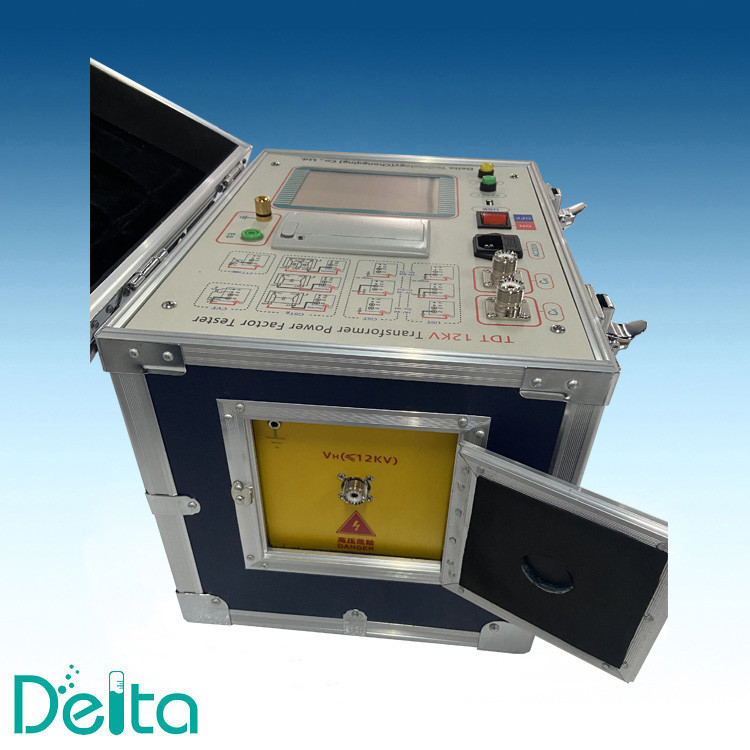

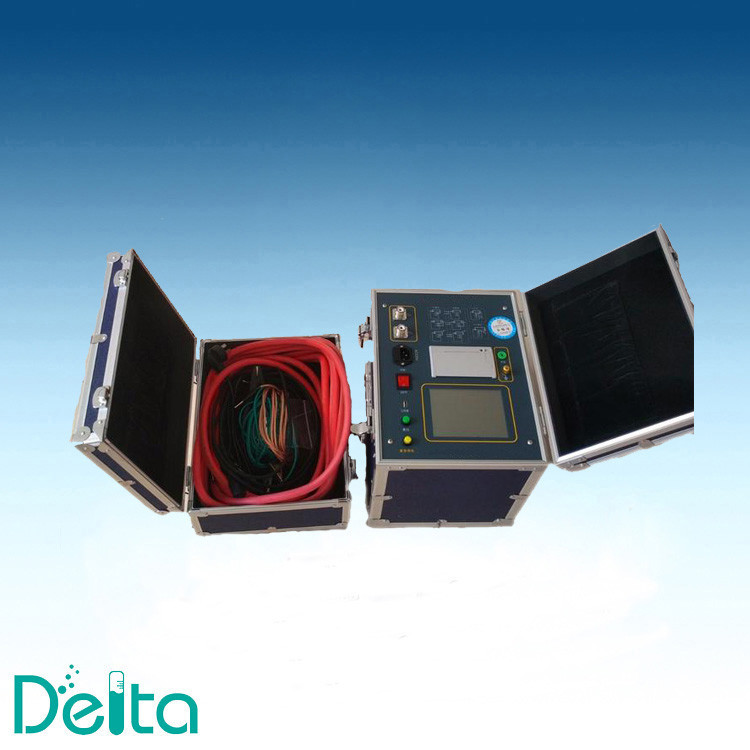

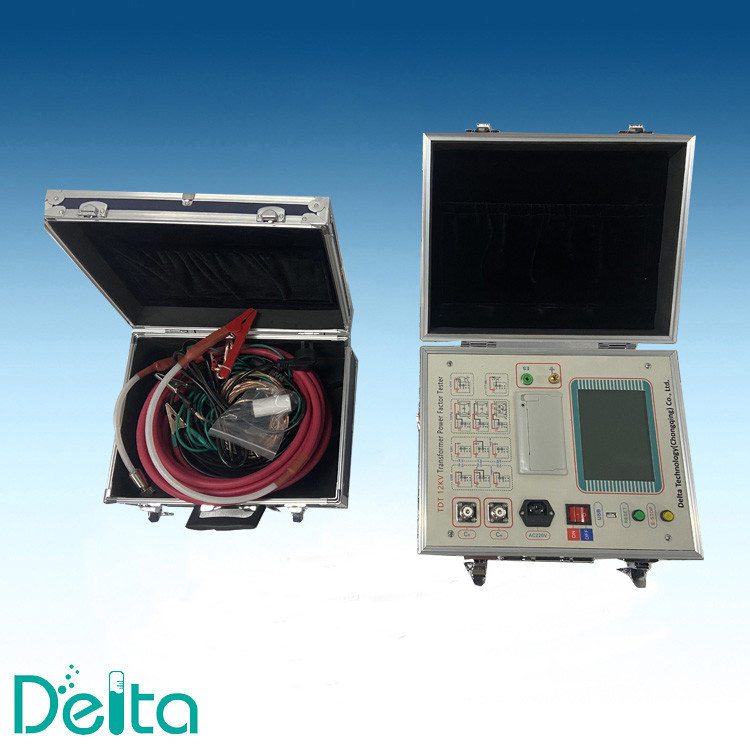

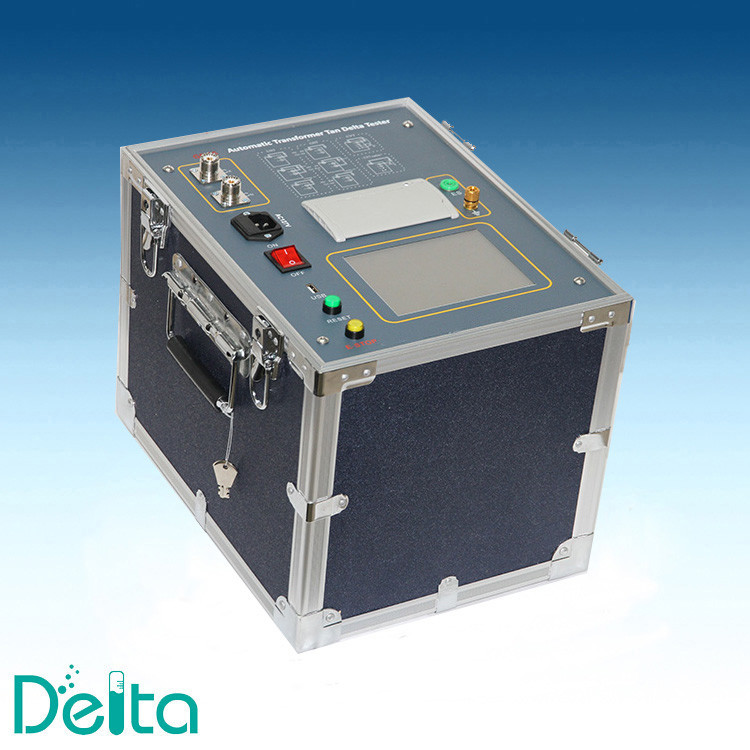

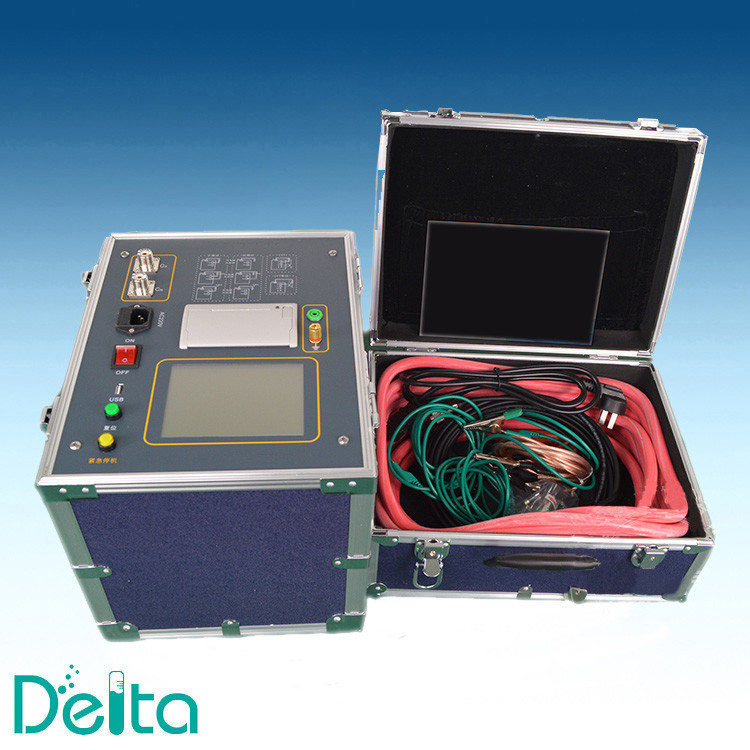

टीडीटी ट्रांसफार्मर स्पर्श डेल्टा परीक्षकवास्तविक चित्र:

सहायक उपकरण
