नहीं.

पद

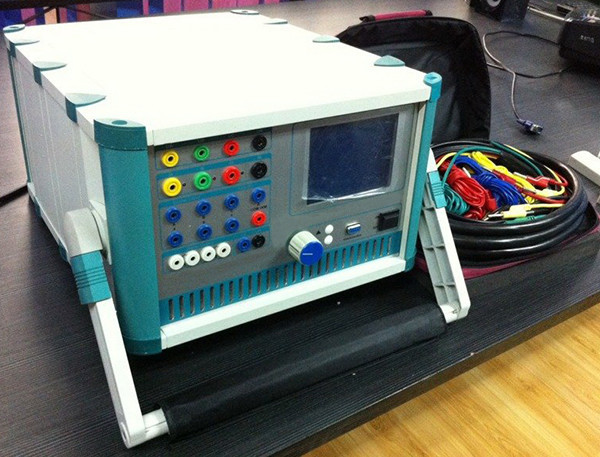

पीआरटी-पीसी3 तीन चरण रिले परीक्षण उपकरण

वैकल्पिक धारा (एसी) आउटपुट

1

आउटपुट सटीकता

0.5महानता

2

चरण वर्तमान आउटपुट (वास्तविक मूल्य)

0~30A

3

तीन समानांतर चरणों में वर्तमान आउटपुट (वास्तविक मूल्य)

0~90A

4

अनुमति के तहत लंबे समय के साथ चरण वर्तमान मूल्य (प्रभावी मूल्य)

10A

5

चरण वर्तमान अधिकतम आउटपुट शक्ति

420 वीए

6

तीन समानांतर चरण वर्तमान अधिकतम आउटपुट शक्ति

900 वीए

7

तीन समानांतर चरण वर्तमान अधिकतम कार्य समय

दसियाँ

8

आवृत्ति सीमा (आधार तरंग)

20~1000 हर्ट्ज

9

हार्मोनिक आवृत्ति संख्या

1 ~ 20 बार

सीधी धारा (DC) आउटपुट

1

आउटपुट सटीकता

0.5महानता

2

वर्तमान आउटपुट

0 ~ ± 10 ए/प्रत्येक चरण

0 ~ ± 30 A/हर तीन समानांतर

3

लोड वोल्टेज का अधिकतम आउटपुट

20 वी

वैकल्पिक वोल्टेज आउटपुट

1

आउटपुट सटीकता

0.5महानता

2

चरण आउटपुट वोल्टेज (RMS)

0 ~ 120v

3

लाइन आउटपुट वोल्टेज (RMS)

0 ~ 240v

4

चरण वोल्टेज/लाइन वोल्टेज आउटपुट पावर

80 वीए/100 वीए

5

आवृत्ति सीमा (आधार तरंग)

20 ~ 1000 हर्ट्ज

6

हार्मोनिक आवृत्ति संख्या

1 ~ 20 बार

प्रत्यक्ष वोल्टेज आउटपुट

1

आउटपुट सटीकता

0.5महानता

2

चरण वोल्टेज आउटपुट आयाम

0 ~ +160v

3

लाइन वोल्टेज आउटपुट आयाम

0 ~ + 320v

4

चरण वोल्टेज/लाइन वोल्टेज आउटपुट पावर

70 वीए/140 वीए

1

एसी करंट और वोल्टेज त्रुटि

<0.5%RDG+0.05%FS

2

डीसी धारा त्रुटि

<0.5%RDG+0.05%FS

3

डीसी वोल्टेज त्रुटि

1%RDG+0.1%FS

4

बाइनरी इनपुट

सक्रिय नोड 0~250V, ¥0 के लिए 0~6V, ¥1 के लिए 6~250V, निष्क्रिय नोडः 20mA अधिकतम

5

बाइनरी आउटपुट

डीसी 220V/0.2A, एसी 220V/0.5A

स्विच मात्रा और समय माप

1

स्विच पैरामीटर इनपुट

7 तरीके; खाली संपर्कः 1 ~ 20mA, 24v;

बिजली संपर्क पहुँचः ¥0¥:0¥+6V;

¥1 ¥:+11 V ¥+250 V;

2

स्विच पैरामीटर आउटपुट

2 जोड़े डीसीः 220V/0.2A; एसीः 220V/0.5A

3

समय माप

माप रेंजः 0.1ms 9999s / 0.1ms

1

विद्युत आपूर्ति

AC220V ± 10%, 50Hz/60Hz

2

परिवेश का तापमान

0~50°C

3

आर्द्रता

≤85% आरएच

4

वजन

<18 किलो
