ZGF 60kV से 300kV उच्च वोल्टेज डीसी जनरेटर

परिचय:

• ZGF उच्च वोल्टेजडीसीजनरेटरयह विद्युत उद्योग और बिजली आपूर्ति विभागों में एचवी विद्युत उपकरणों, केबलों, सर्ज अरेस्टरों के डीसी वोल्टेज प्रतिरोध परीक्षण और रिसाव वर्तमान परीक्षण के लिए एक महत्वपूर्ण उपकरण है।

• ZGF उच्च वोल्टेजडीसीजनरेटरराष्ट्रीय एचवी मीटर स्टेशन द्वारा किए गए कैलिब्रेशन के आधार पर विकसित किया गया है, यह मानक "पोर्टेबल डीसी एचवी जनरेटर की पीढ़ी की आवश्यकता" के अनुरूप है।24003-90);

• नई तकनीक, नई सामग्री और इष्टतम चयनित घटकों को लागू किया जाता है, इसमें उच्च शक्ति, छोटी मात्रा, हल्के वजन, अच्छे प्रदर्शन और उच्च स्थिरता के फायदे हैं;

विशेषताएं:

• उच्च विश्वसनीयताः उच्च आवृत्ति वोल्टेज बहु-डबलर रेक्टिफायर, सरल सर्किट, उच्च अधिभार क्षमता, दुर्लभ दोष, बिना रखरखाव के।

• छोटी मात्राः एक व्यक्ति सबसे बड़ा डीसी एचवी जनरेटर (200kV/2mA) ले जा सकता है। इसकी मात्रा जापान में बने समान प्रकार के उपकरण की मात्रा के रूप में केवल 1/ ((2 ¢ 5) है।यह दुनिया में सबसे उन्नत स्तर तक पहुँचता है.

• धातु के आवास द्वारा पूर्ण सील, उच्च यांत्रिक शक्ति। इसका प्रदर्शन कंपन, नमी, धूल और मौसम संबंधी स्थिति से प्रभावित नहीं होगा।

• सुरक्षित, संचालन में सुविधा, धातु के आवास जमीनी, अंतर्निहित एचवी टर्मिनल।

• बाहर कोई उच्च वोल्टेज और निम्न वोल्टेज कनेक्शन नहीं है, आसान कनेक्शन।

• अच्छा ऑटो सुरक्षा समारोह. यह न तो स्विच किया जा सकता है अगर एचवी आउटपुट बटन शून्य स्थिति में नहीं है. ऑपरेशन सरल है. यह स्वचालित रूप से ओवर वोल्टेज और ओवर करंट मामले में बंद हो जाता है.अंदर एक बांध-पोंग प्रतिरोध है.बाहर डम्पिंग रेजिस्टर को जोड़ना आवश्यक नहीं है.

• उत्कृष्ट सटीकताः एचवी पक्ष पर रिसाव वर्तमान डिजिटल मीटर सटीकता द्वारा मापा जाता हैः 1uA, रेंज स्विच की आवश्यकता नहीं है,डिस्चार्ज प्रतिरोध वर्तमान माप समारोह कम वोल्टेज पक्ष पर उपलब्ध हैउच्च वोल्टेज को मापने के लिए यह अच्छी स्थिरता के साथ सटीक प्रतिरोधक का उपयोग करता है।

पैरामीटरः

• शक्तिः AC220V+10%, 50Hz+1%;

• आउटपुट वोल्टेज संकेतक की सटीकताः < 1%;

• आउटपुट करंट इंडिकेटर की सटीकताः < 1%;

• रिपल सामग्री कारकः <0.5%;

• 0.75 गुना आउटपुट वोल्टेज संकेतक की सटीकताः < 1%, लॉक किया जा सकता है;

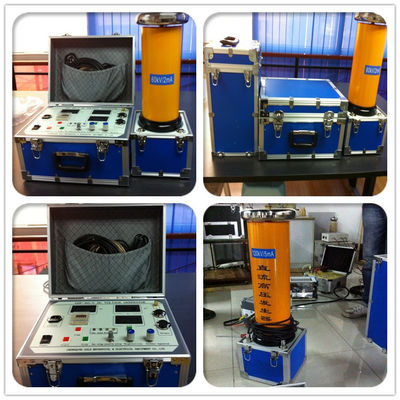

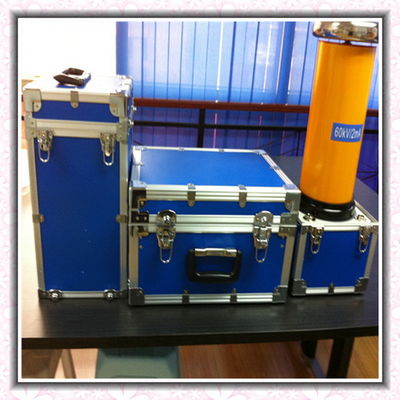

वास्तविक चित्रः
