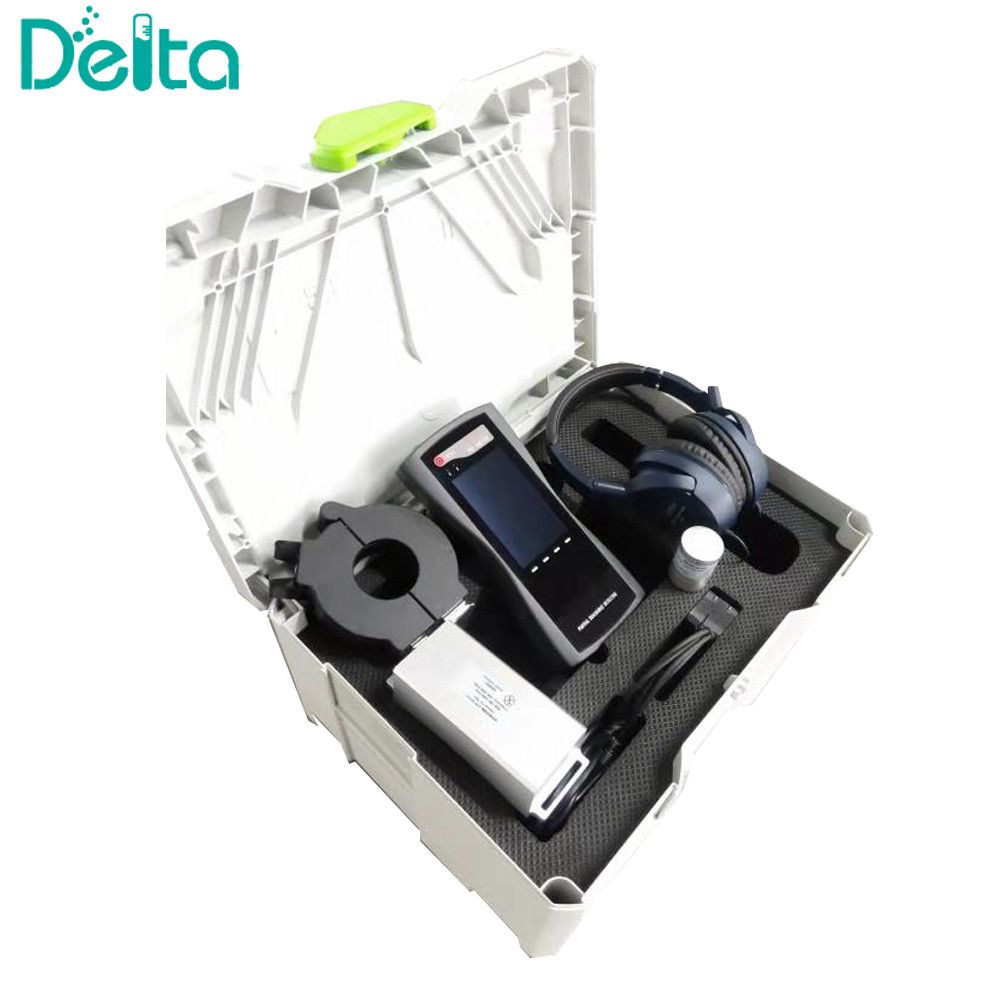

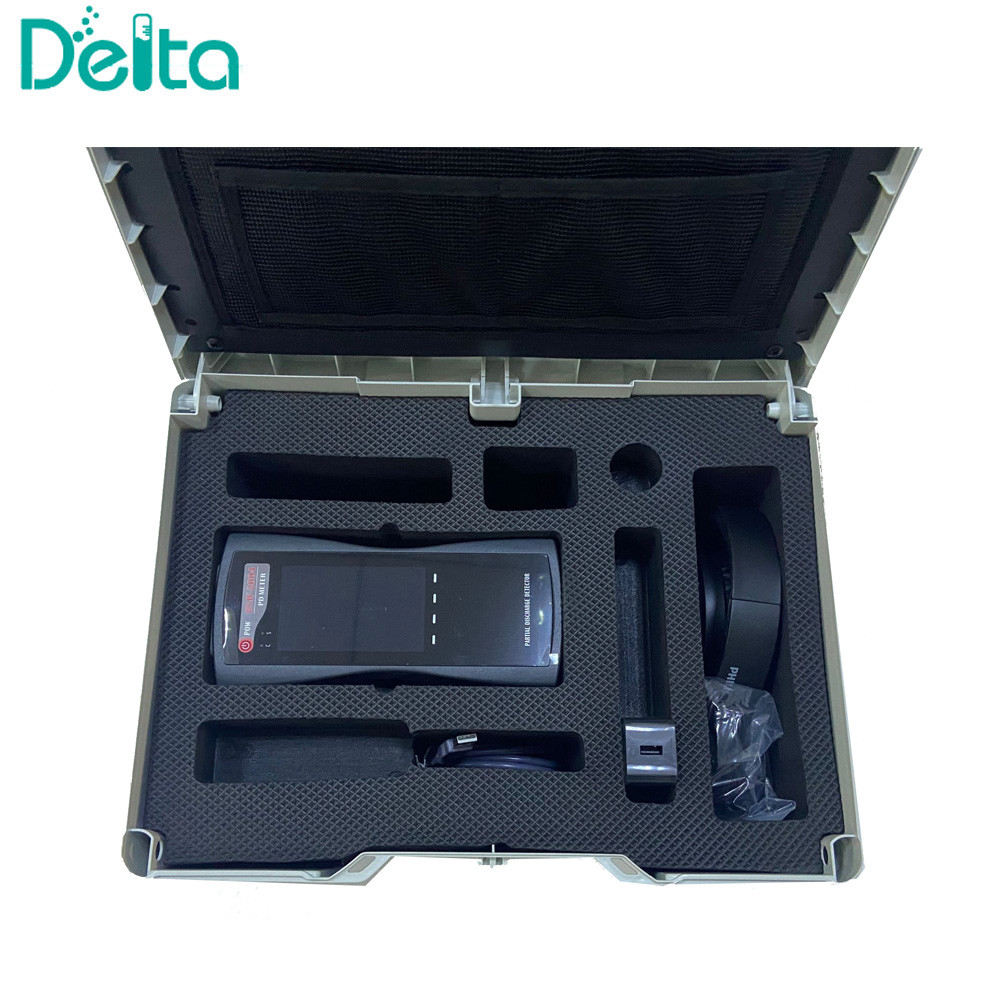

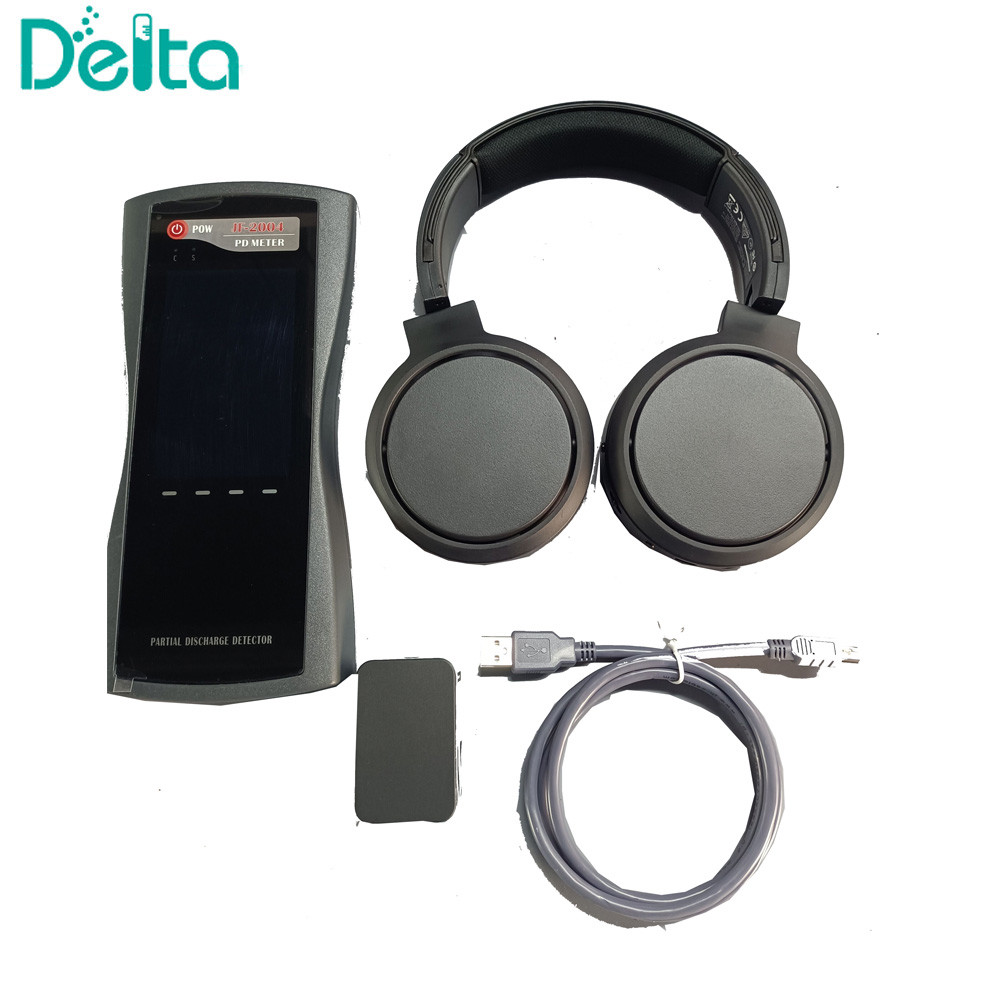

JF-2004 पोर्टेबल ट्रांसफार्मर आंशिक डिस्चार्ज डिटेक्टर

JF-2004 पोर्टेबल ट्रांसफार्मर आंशिक डिस्चार्ज डिटेक्टर

परिचय:

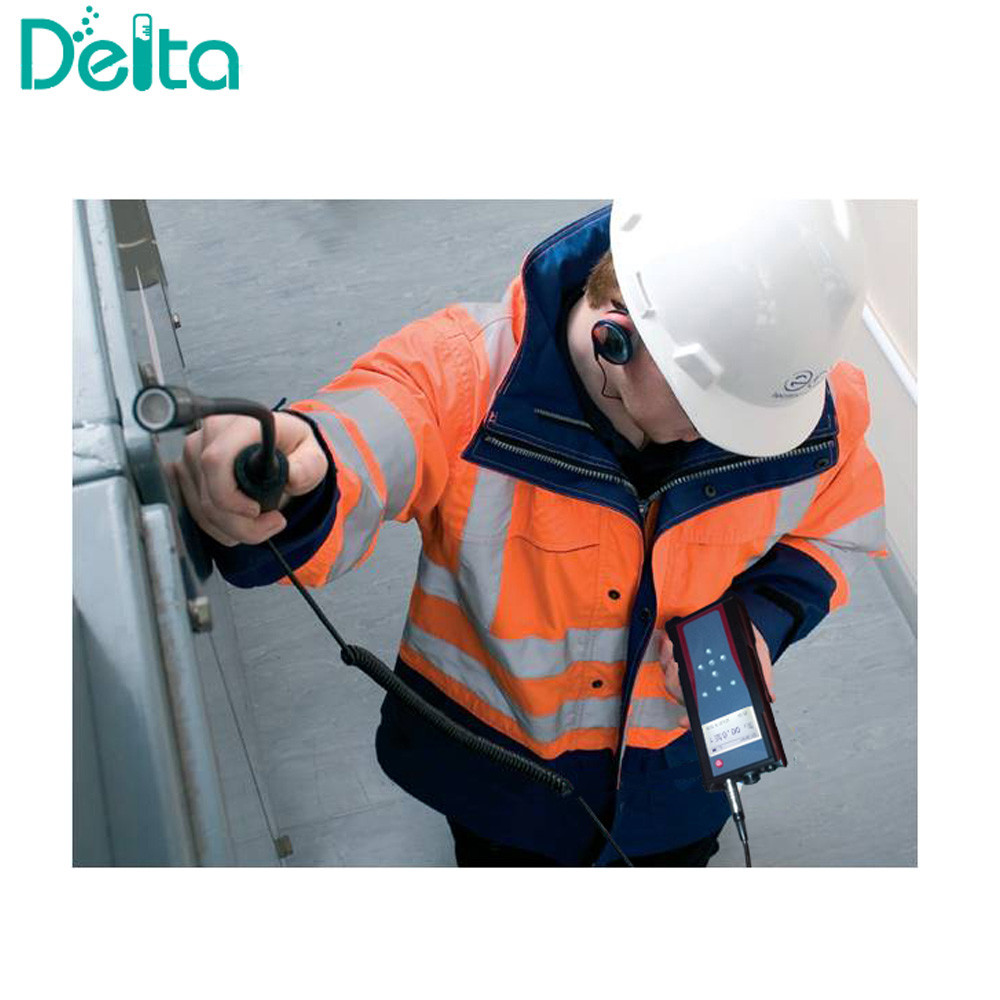

• अनुप्रयोगः उच्च वोल्टेज विद्युत उपकरणों में आंशिक डिस्चार्ज दोषों का पता लगाने और उनका पता लगाने के लिए गैर-घुसपैठ पता लगाने की विधियां।
• कार्य सिद्धांत: अल्ट्रा-हाई-फ्रीक्वेंसी विधि (यूएचएफ), अल्ट्रासोनिक विधि (यूए) और स्थलीय विद्युत तरंग विधि (टीईवी) ।
• पता लगाने की आवृत्ति सीमाः यूएचएफ 3001500MHz है, अल्ट्रासोनिक 20200KHz है।
• माप सीमाः यूएचएफ -80-20dBm है, और अल्ट्रासोनिक 090dB है।
• संवेदनशीलताः 10pC न्यूनतम (सेंसर और डिस्चार्ज स्रोत के बीच की दूरी के आधार पर) ।

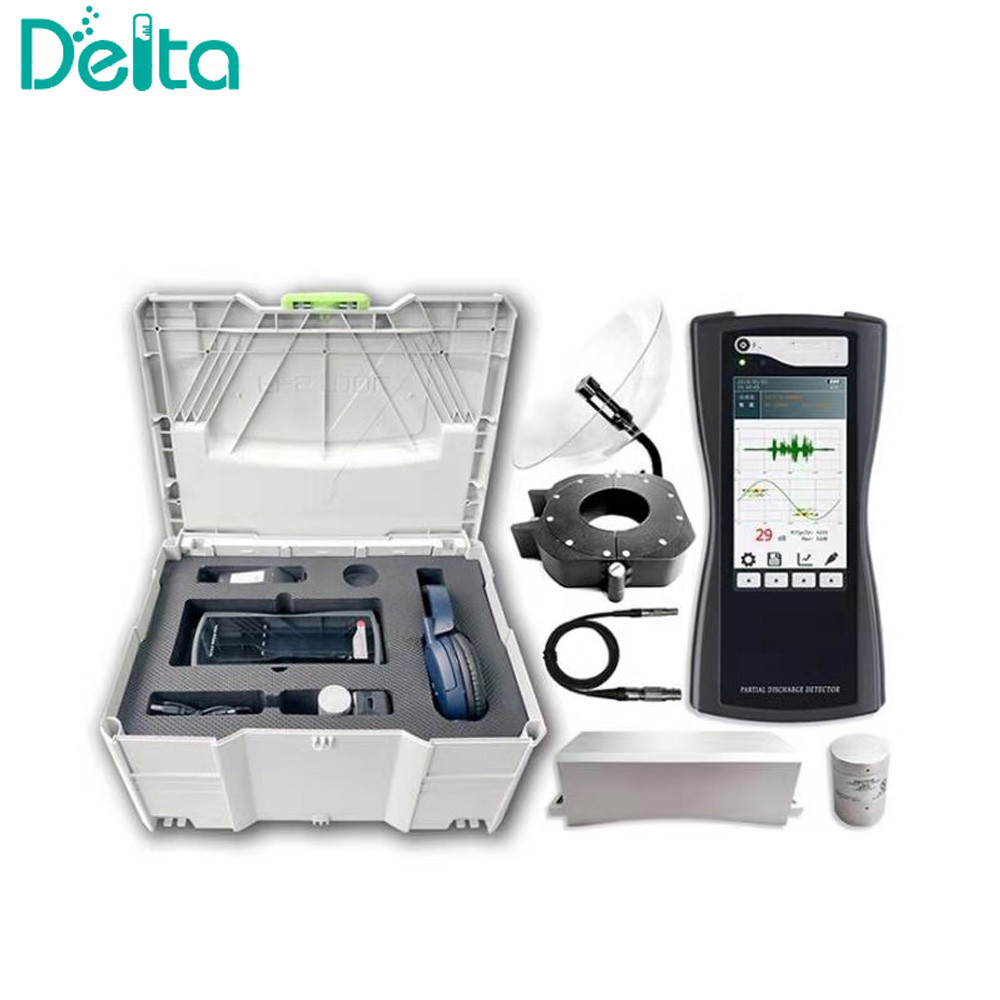

सेंसर:

JF-2004 आंशिक डिस्चार्ज डिटेक्टरइसमें एक अंतर्निहित अल्ट्रासोनिक सेंसर, भू-इलेक्ट्रिक तरंग और अल्ट्रासोनिक के लिए दो-एक सेंसर है।

1. यूएचएफ सेंसरः 300 ‰2000 (MHz), दिशात्मक प्राप्त करने की विशेषताओं के साथ;
2. अल्ट्रासोनिक सेंसरः 20 ¢200 ((kHz);
3. पृथ्वी विद्युत तरंग (TEV): 10 ~ 70MHz;

सॉफ्टवेयर कार्यः

1. लगातार अल्ट्रा-हाई फ्रीक्वेंसी, स्थलीय विद्युत तरंग और अल्ट्रासोनिक संकेतों का पता लगाने के लिए यह निर्धारित करने के लिए कि क्या आंशिक डिस्चार्ज है;

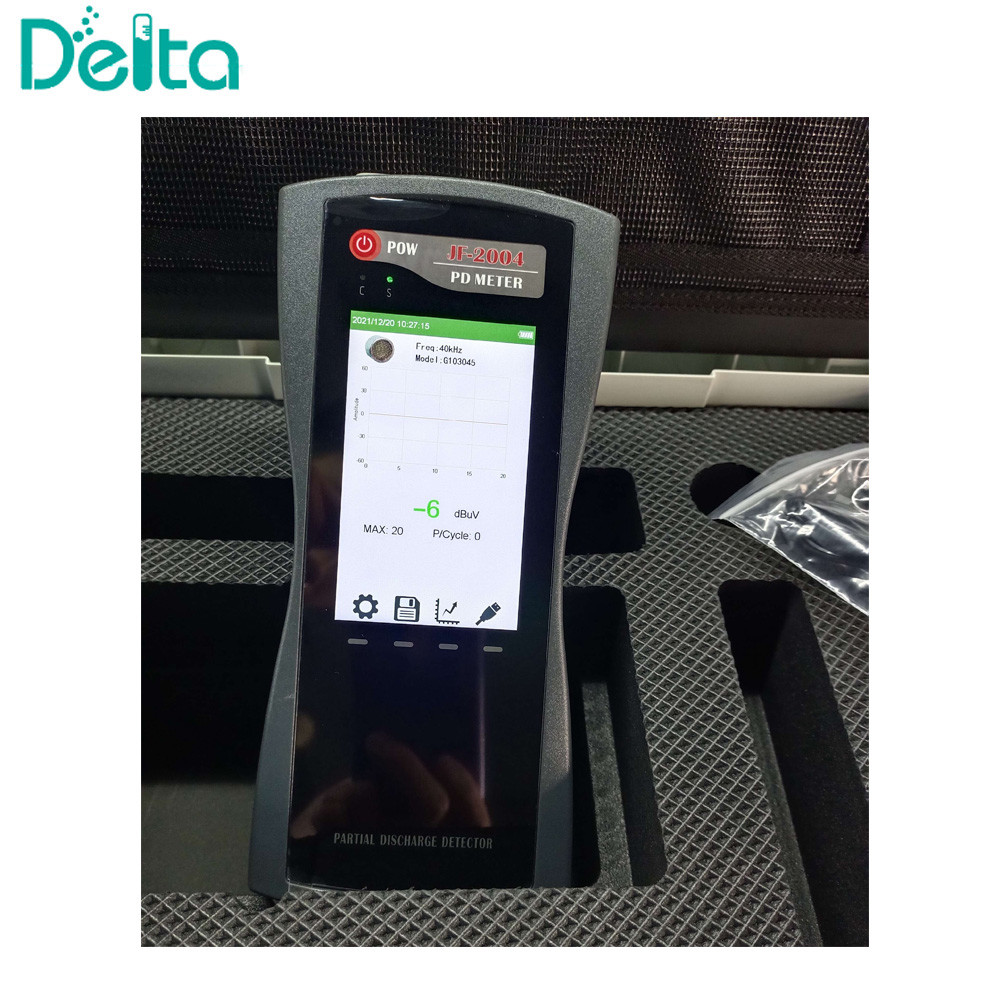

2. मापी गई सिग्नल के परिवर्तन की प्रवृत्ति का वास्तविक समय प्रदर्शन, जो आंशिक डिस्चार्ज सिग्नल के विकास पर अधिक सहज निर्णय कर सकता है;
3. साइट पर डेटा भंडारण कार्य है।
