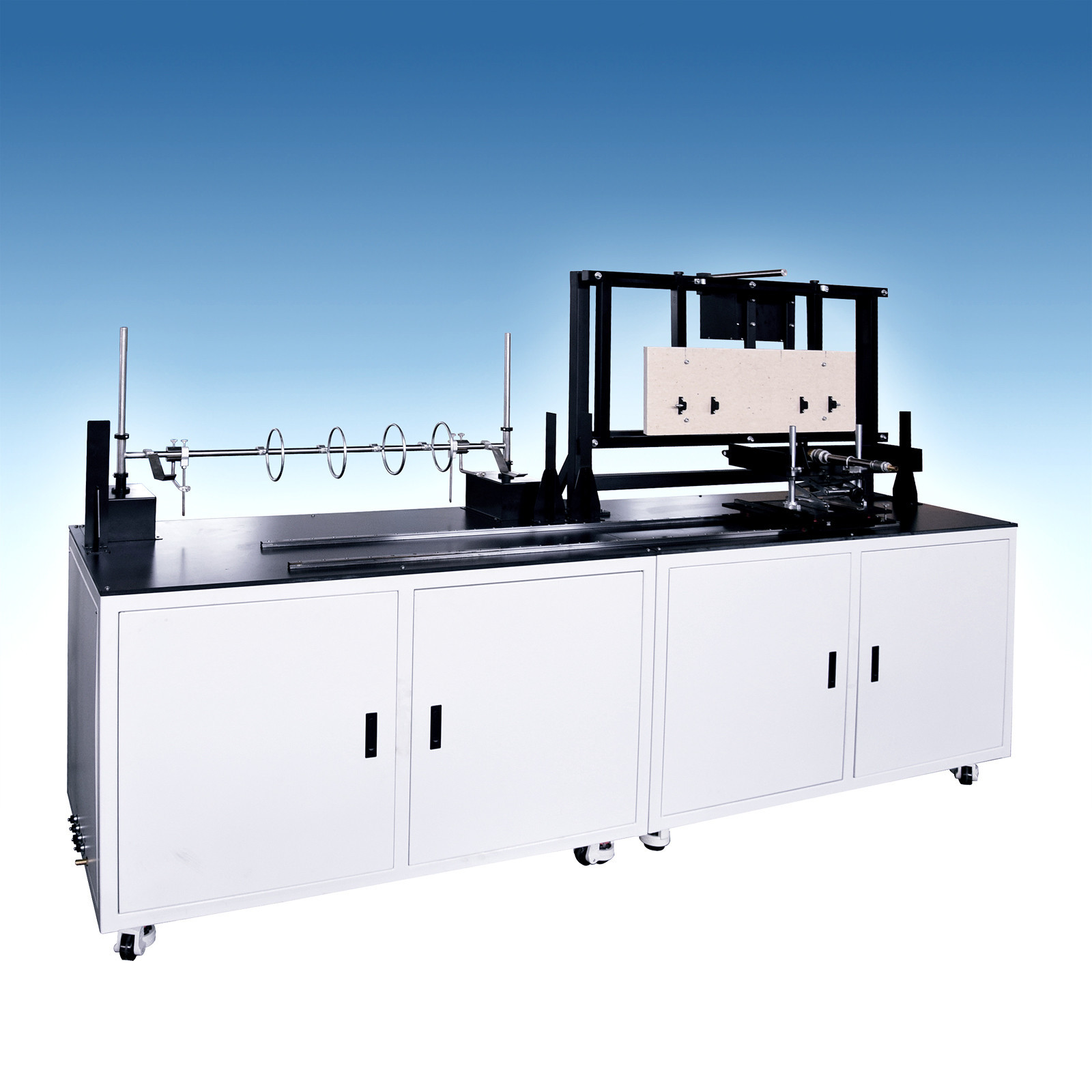

IEC60331 विद्युत केबल अग्नि प्रतिरोध परीक्षण उपकरण -- मॉडल CFRT

परिचय:

CFRT IEC60331 Electric Cable Fire Resistance Testing Equipment is used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C.

संदर्भ मानक:

• आईईसी 60331 विद्युत केबलों के लिए परीक्षण fir परिस्थितियों में सर्किट अखंडता
• आईईसी 60331 भाग 11 कम से कम 750 ̊C की लौ के तापमान पर अकेले आग;
• IEC 60331 भाग 21 नामित वोल्टेज के केबल 0.6/1kV तक और सहित;
• IEC 60331 भाग 12 कम से कम 830 ̊C के लौ तापमान पर झटके के साथ आग;
• आईईसी 60331 भाग 31 आघात के साथ आग 0.6/1kV तक और सहित नामित वोल्टेज के केबल;

विनिर्देशः

विशेषताएं:

• गर्मी का स्रोतः एजीएफ रिबन प्रकार प्रोपेन गैस बर्नर
• क्रॉस छेद की 3 पंक्तियों के साथ संरचित, बर्नर की औसत सामने की चौड़ाईः 15 मिमी, छेद व्यासः 1.32 मिमी, केंद्र के बीच की दूरीः 3.2 मिमी।
• बर्नर प्लेट के दोनों किनारों पर लौ संरक्षण के लिए पायलट छेद में एक पॉलिश छेद पंक्ति।
• दो थर्मोकपल्स क्षैतिज रूप से तापमान की जांच के लिए बर्नर केंद्र रेखा के बाईं और दाईं ओर 45 मिमी अलग स्थापित हैं।
• गैस और हवा के प्रवाह को विनियमित करने के लिए द्रव्यमान प्रवाह नियंत्रक, सटीकता 1.5% से कम नहीं है।
• सॉफ्टवेयर बर्नर कैलिब्रेशन तापमान, प्रोपेन और वायु प्रवाह दर आदि दिखा सकता है।
• वर्तमान एक तीन-चरण स्टार ट्रांसफार्मर द्वारा प्रदान किया जाता है जिसमें सर्किट अखंडता को बनाए नहीं रखा जा सकता है जब आवश्यक परीक्षण वोल्टेज बनाए रखने के लिए पर्याप्त क्षमता होती है।
• विद्युत धारा बनाने के लिए कंडक्टर कनेक्शन सूचक (एलईडी सूचक)
• वोल्टेज मान स्वचालित रूप से सॉफ्टवेयर द्वारा निर्धारित किया जाता है और एक पैनल नियंत्रक द्वारा समायोजित किया जाता है।
• वर्तमान और वोल्टेज डेटा का डिजिटल प्रदर्शन, वर्तमान की सटीकता 0.001A है।
• 2A के साथ फ्यूज का उपयोग कर वर्तमान सुरक्षा।
• सभी वर्तमान और वोल्टेज के वास्तविक समय माप डेटा को कंप्यूटर द्वारा एकत्र किया जाता है, और वर्तमान और वोल्टेज की वक्र उत्पन्न की जाती है।
• जब सर्किट की अखंडता को बनाए नहीं रखा जा सकता है, तो संबंधित संकेत दीपक बुझ जाता है, कंप्यूटर स्वचालित रूप से स्थिति निर्धारित करता है और समय रिकॉर्ड करता है,और ध्वनि और प्रकाश अलार्म भेजता है.
