निर्माण सामग्री BS476-7 लौ सतह फैलाव परीक्षक --मॉडलः BS476-7

परिचय:

• ब्रिटिश निर्माण सामग्री और उच्च लौ retardant परीक्षण मानक के लिए लागू, बीएस 476-7 के मानकों के अनुरूप,उत्पादों की सतह पर लौ फैलने के वर्गीकरण को निर्धारित करने के लिए परीक्षण की विधि.

• बीएस 476-7 का प्रयोग मुख्यतः लौ के विस्तार के निर्धारण के लिए किया जाता है जो दीवार और छत की खुली सतह पर होती है। परीक्षण विधि विकिरण गर्मी के क्रमिक परिवर्तन के माध्यम से होती है,छोटे लौ के साथ नमूने को जलाने के लिए, और महत्वपूर्ण गर्मी प्रवाह का निर्धारण।

• रेडिएंट पैनल का क्षेत्रफल 850mm×850mm है, परीक्षण नमूना धारक पानी ठंडा करने की विधि को अपनाता है, जो कैलिब्रेशन बोर्ड और हीट फ्लक्स सेंसर से लैस है, जो हीट फ्लक्स प्रोफाइल को कैलिब्रेट कर सकता है।प्रयोगशाला स्थान के लिए परीक्षण उपकरण अधिक आवश्यक है, परीक्षण उपकरण को इकट्ठा करने के लिए, उपयोगकर्ता को अधिक सुरक्षा उपायों की आवश्यकता होती है।

मानक:

बीएस 476 भाग 7

आवेदन क्षेत्र:

• निर्माण सामग्री;

विशेषताएं:

• इस उपकरण में एक विकिरण पैनल होता है जो एक परिधि में लंबवत रूप से लगाया जाता है और एक फ्रेम पर समर्थित होता है।

• विकिरण पैनल गैस-वायु मिश्रण से दूषित है।

• विकिरण पैनल 850 मिमी वर्ग है एक छिद्रपूर्ण अग्निरोधक प्रकार के बर्नर ब्लॉक के लिए हवा-गैस-वायु मिश्रण की कुशल दहन प्रदान करने के लिए डिज़ाइन किया गया है,ऑपरेशन की स्थितियों में पैनल के चेहरे पर कोई लौ नहीं होती है.

• विकिरण पैनल और उसके आसपास के हिस्से को एक फ्रेम पर ऐसा समर्थन दिया जाता है कि पैनल का केंद्र लगभग 1250±100 मिमी तल के स्तर से ऊपर हो।

• एक नमूना धारक और एक पायलट लौ व्यवस्था उपकरण के एक तरफ स्थापित।

• नमूना धारक में पानी से ठंडा होने वाला स्टील का फ्रेम और पानी से ठंडा होने वाला फेसप्लेट होता है।चेहरे प्लेटों उनके ऊपरी और निचले किनारों पर और विकिरण पैनल के आसन्न ऊर्ध्वाधर किनारे पर 20±2 मिमी द्वारा नमूने ओवरलैप है.

• एक स्प्रिंग लोड क्लैंप को चेहरे की प्लेटों के खिलाफ नमूना क्लैंप करने के लिए तैनात किया जाता है।

• नमूना धारक के लिए पोर्टेबल पानी की आपूर्ति अधिकतम तापमान नमूना धारक से बाहर निकलने पर 35°C से अधिक नहीं है।

• The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.

• नमूना धारक की ऊँचाई को झुकाया जाता है ताकि इसे परीक्षणों के बीच विकिरण पैनल के चेहरे से दूर क्षैतिज रूप से झुकाया जा सके।परीक्षण स्थिति से स्टैंडबाय स्थिति में और इसके विपरीत.

• पायलट बर्नर एक स्टील ट्यूब से बना है।

• विकिरण पैनल के लिए गैस और वायु आपूर्ति लाइनों में प्रवाह मीटर, दबाव नियामक, नियंत्रण वाल्व और सुरक्षा उपकरण होते हैं।

• गर्मी प्रवाह मीटरः सीमाः 0 ~ 50 kw/m2; सतह उत्सर्जनःɛ=0.95±0.05.

• धारक के साथ नकली कैलिब्रेशन बोर्ड, कैलिब्रेटेड हीट फ्लोमीटर और माउंटिंग।

पैरामीटरः

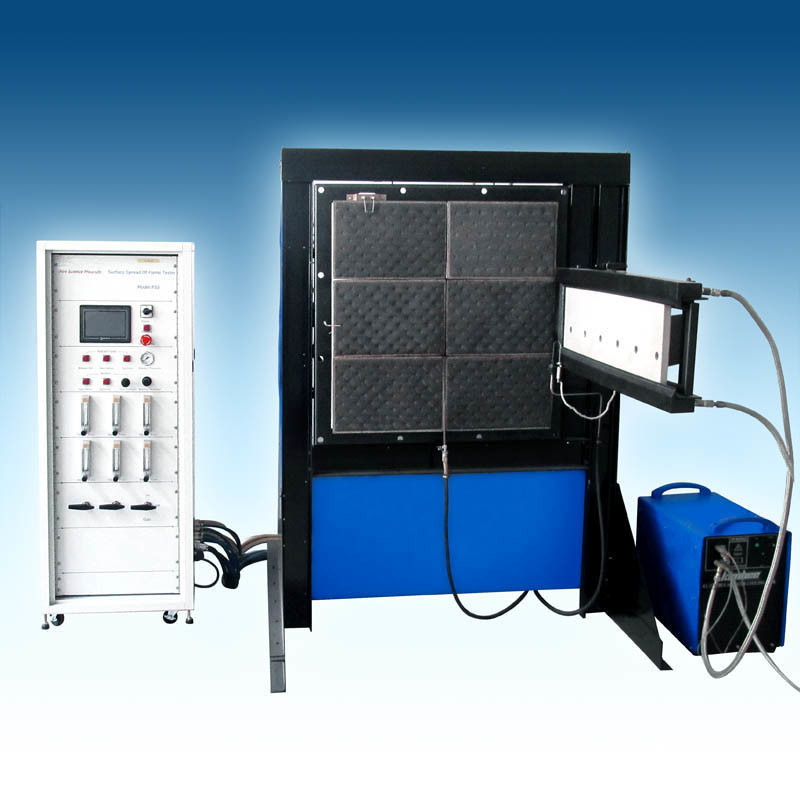

BS476-7 लौ सतह फैलाव परीक्षक वास्तविक चित्रः
