एकल जलने वाली वस्तु--मॉडल: एसबीआई

परिचय:

• The Single Burning Item (SBI) is a method of test for determining the reaction to fire behavior of building products (excluding floorings) when exposed to the thermal attack by a single burning item (a sand-box burner supplied with propane).

• नमूने को एक ट्रॉली पर लगाया जाता है जो एक निकास प्रणाली के नीचे एक फ्रेम में स्थित है। बर्नर के लिए नमूने की प्रतिक्रिया को उपकरण और दृश्य रूप से निगरानी की जाती है।गर्मी और धुआं के उत्सर्जन दरों को साधन द्वारा मापा जाता है और भौतिक विशेषताओं का आकलन अवलोकन द्वारा किया जाता है.

मानक:

• एन 13501;

• एन 13823;

आवेदन क्षेत्र:

• निर्माण सामग्री;

• अन्य;

विशेषताएं:

• एकल जलने वाली वस्तु (SBI) में एक ट्रली, एक स्थिर फ्रेम, एक गैस संग्रह हुड, कलेक्टर, J प्रकार के निकास पाइप, केन्द्रापसारक पंखे, हवा की गति नियंत्रण उपकरण,व्यापक माप अनुभाग, गैस विश्लेषण कैबिनेट, डेटा अधिग्रहण प्रणाली;

• ट्रॉली दो ऊर्ध्वाधर नमूना नमूनों के साथ स्थापित किया जा सकता है। ऊर्ध्वाधर कोण के नीचे एक रेत बॉक्स बर्नर है। सतह इग्निशन विधि को अपनाया जाता है,और लौ का पता लगाने की प्रणाली एक flameout सुरक्षा उपकरण के रूप में सुसज्जित है;

• फिक्स्ड फ्रेम गैस संग्रहण हुड का समर्थन करता है। फ्रेम एक सहायक बर्नर के साथ फिक्स्ड है और एक फ्लेमआउट सुरक्षा उपकरण के रूप में एक लौ का पता लगाने की प्रणाली से लैस है;

• स्टेनलेस स्टील गैस कलेक्टर, स्थिर फ्रेम के शीर्ष पर स्थित, दहन गैसों को इकट्ठा करने के लिए प्रयोग किया जाता है;

• स्टेनलेस स्टील J प्रकार के धुआं निकास पाइप, उच्च तापमान प्रतिरोधी खनिज कपास इन्सुलेशन के साथ आंतरिक व्यास (315 + 5) मिमी है;

• धुआं निकास प्रणाली लगातार धुआं 0.50m3/s-0.65 m3/s की गति से निकास करेगी और आवृत्ति रूपांतरण द्वारा विनियमित की जाएगी।

• द्रव्यमान प्रवाह नियंत्रक, 0g/s-2.5g/s की माप सीमा, पढ़ने की सटीकता कम से कम 1.5%;

• गैस की आपूर्ति स्वचालित रूप से 647mg/s और 2000mg/s की प्रवाह दर को नियंत्रित किया जा सकता है, गैस नियंत्रण प्रणाली परीक्षण परिवर्तन की प्रक्रिया में गैस की आपूर्ति की गति 5mg/s से अधिक नहीं होना चाहिए गारंटी कर सकते हैं,30 की गर्मी उत्पादन सुनिश्चित करने के लिए.7 + 2kW;

• धुआं गैस के नमूनाकरण प्रणाली में राख फिल्टर, एक ठंडा जाल, दो सुखाने के स्तंभ, एक नमूनाकरण पंप और एक पेरिस्टल्टिक पंप शामिल हैं, ताकि नमूना गैस को प्रभावी ढंग से साफ और सूखा किया जा सके;

• पैरामैग्नेटिक ऑक्सीजन विश्लेषक, 0-25% की माप सीमा, गैस में ऑक्सीजन एकाग्रता को मापने, 0-25% की एकाग्रता सीमा, T90<12 सेकंड; गैर-विसारक अवरक्त CO2 विश्लेषकः CO2:0 ~ 10%;

• एक पाइपलाइन 2155 मिमी की लंबाई के साथ, एक दबाव जांच, तीन थर्मोकपल्स, एक गैस नमूनाकरण जांच, और एक सफेद प्रकाश प्रणाली से सुसज्जित;

• दो तरफ़ा जांच, कम से कम (0-100) Pa की रेंज के साथ और 2Pa इनलेट दबाव सेंसर की सटीकता जुड़ी हुई है। दबाव सेंसर 90% आउटपुट का प्रतिक्रिया समय अधिकतम 1 सेकंड है;

• प्रकाश प्रणाली ज्वलनशील प्रकार की होती है, (2900 + 100) K रंग तापमान के साथ, और लचीला जोड़ों को निकास पाइप की तरफ स्थापित किया जाता है;

• सिलिकॉन फोटोड डिटेक्टर, 0.1% रैखिक स्थिरता के साथ;

• ऑप्टिकल उपकरण की स्वच्छता बनाए रखने के लिए साइड ट्यूब में हवा डाली जाती है, जिसे संपीड़ित हवा द्वारा पूरा किया जा सकता है।

पैरामीटरः

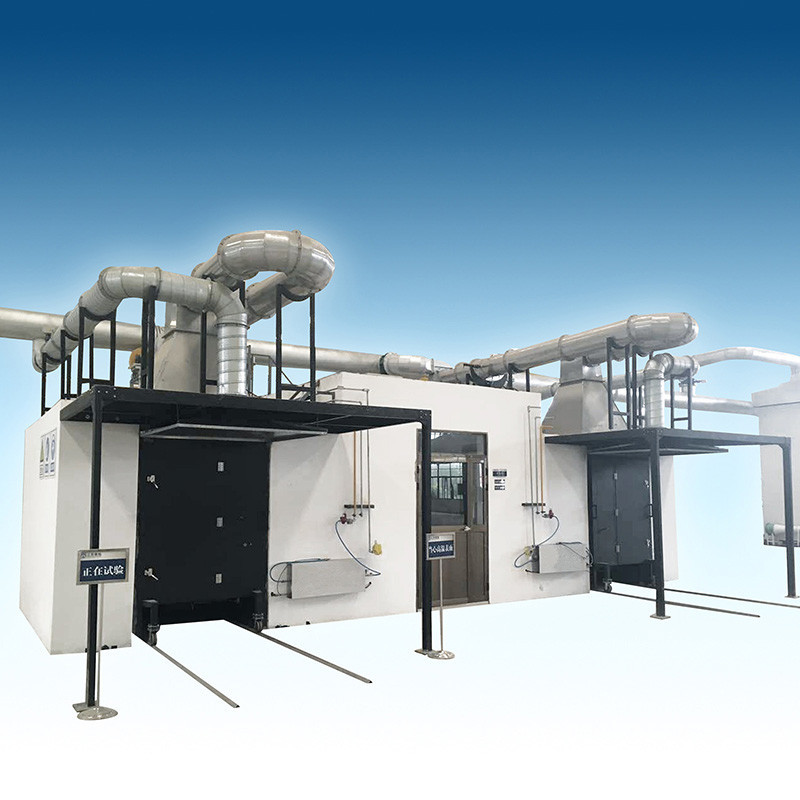

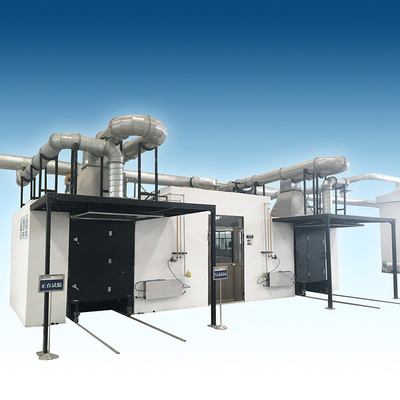

एसबीआई सिंगल बर्निंग आइटम रियल पिक्चर:
