FRP ISO9239-1 बिल्डिंग मटेरियल फ्लोरिंग रेडिएंट पैनल परीक्षक

परिचय:

• दआईएसओ 9239-1 बिल्डिंग मटेरियल फ्लोरिंग रेडिएंट पैनल परीक्षकयूरोक्लास प्रणाली में अग्नि परीक्षणों के लिए फर्श सामग्री की प्रतिक्रिया का आधारशिला है।

• आईएसओ 9239-1 बिल्डिंग मटेरियल फ्लोरिंग रेडिएंट पैनल परीक्षकएक विकिरण ताप प्रज्वलन स्रोत का उपयोग करके, थर्मल एक्सपोज़र के तहत, नमूने की लौ के प्रसार को मापता है।थर्मल एक्सपोज़र वह है जो मूल कक्ष में बढ़ती आग का है जो एक दरवाजे के उद्घाटन के माध्यम से, एक आसन्न कमरे या गलियारे में फर्श पर विकिरण करता है।

• एफआरपी आईएसओ 9239-1 बिल्डिंग मटेरियल फ्लोरिंग रेडिएंट पैनल परीक्षकयह भी मानक ASTM E648 और DIN 4102 भाग 14 के अनुसार परीक्षण के लिए इस्तेमाल किया जा सकता है।

मानक:

• आईएसओ 9239-1: फर्श के लिए अग्नि परीक्षणों के लिए प्रतिक्रिया - भाग 1: एक विकिरण गर्मी स्रोत का उपयोग करके जलने के व्यवहार का निर्धारण;

• एएसटीएम E648-17: एक विकिरण गर्मी ऊर्जा स्रोत का उपयोग कर फर्श-कवरिंग सिस्टम के महत्वपूर्ण विकिरण प्रवाह के लिए मानक परीक्षण विधि;

आवेदन क्षेत्र:

• निर्माण सामग्री;

• रेल;

• ऑटोमोबाइल इंटीरियर

• अन्य;

विशेषताएं:

• परिणामी परीक्षण कक्ष को कैल्शियम सिलिकेट इन्सुलेशन बोर्ड से अछूता किया गया है और इसमें तापमान प्रतिरोधी अवलोकन खिड़की दी गई है।

• स्टेनलेस स्टील के नमूना समर्थन संयोजन को एक स्लाइडिंग प्लेटफॉर्म पर लगाया जाता है ताकि परीक्षण नमूना को सुरक्षित और आसान लोड किया जा सके।

• उज्ज्वल गर्मी को 30o के झुकाव पर गैस से चलने वाले पैनल के द्वारा लागू किया जाता है और क्षैतिज रूप से स्थापित फर्श कवरिंग सिस्टम के नमूने पर निर्देशित किया जाता है।

• विकिरण पैनल एक विकिरण ऊर्जा प्रवाह वितरण उत्पन्न करता है जो 10.9 kW/m2 के एक नाममात्र अधिकतम से 1.1 kW/m2 के न्यूनतम तक होता है।

• धारक, कैलिब्रेटेड हीट फ्लोमीटर और माउंट के साथ नकली कैलिब्रेशन नमूना।

• आग बुझने तक जलने वाली दूरी को प्राप्त किया जाता है और इसे कैलिब्रेशन द्वारा एक समकक्ष महत्वपूर्ण विकिरण प्रवाह में परिवर्तित किया जाता है, kW/m2 में।

• गर्मी प्रवाह मीटरः सीमा 0 ~ 50 kw/m2; सतह उत्सर्जनः ε=0.95± 0.05

• डीआईएन 50055 के अनुसार धुआं मापने की प्रणाली, निकास स्टैक पर एक अलग फ्रेम पर लगाई जाती है।

• उपयोग में सुविधा के लिए नियंत्रण रैक, उपकरण के सेटअप और कैलिब्रेशन के दौरान उपकरण और नियंत्रण का अवलोकन करने की अनुमति देता है।

• रेडिएंट पैनल का स्वचालित इग्निशन और सुरक्षा कटआउट।

• स्वचालित चलती टी प्रकार की इग्निशन बर्नर

• धुआं मापने वाले बंदरगाहों के साथ स्टेनलेस स्टील हुड।

पैरामीटरः

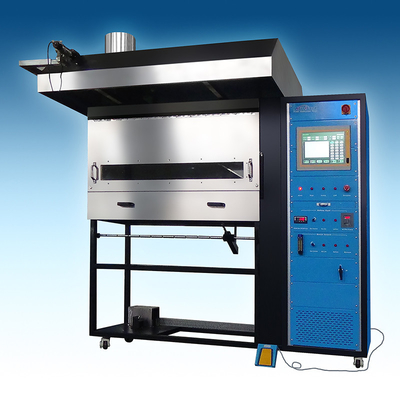

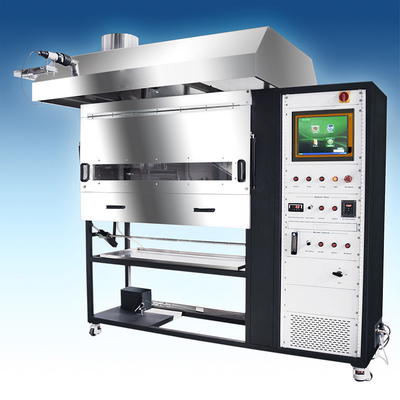

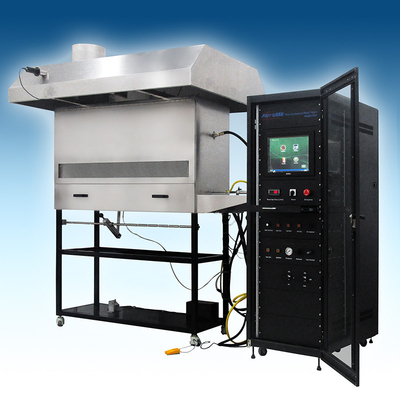

फर्श रेडिएंट पैनल परीक्षक वास्तविक चित्रः
