आईएमओ आईएसओ5658 एएसटीएम ई1317 बिल्डिंग प्रोडक्ट्स आईएमओ वर्टिकल फ्लेम स्प्रेड टेस्टर

परिचय:

•  आईएमओ ऊर्ध्वाधर लौ प्रसार परीक्षक निर्माण सामग्री और जहाज सामग्री की दहन विशेषताओं का मूल्यांकन करने और दूरी के आधार पर लौ की फैलाव दर, प्रज्वलन के लिए लौ को मापने के लिए प्रयोग किया जाता है,CFE (विनाश के समय महत्वपूर्ण प्रवाह) और कुल गर्मी रिलीज.

• This test method is originated from ISO 5658-2 (Reaction to fire tests–Spread of flame- Part 2 Lateral spread on building products in vertical configuration) and measures combustion characteristics of vertical specimen (155mmX800mm).

• नमूने को उचित विकिरण ताप क्षेत्र के संपर्क में लाया जाता है और उत्सर्जन की प्रगति के माध्यम से कैलिब्रेट किए गए निकास गैस के लिए थर्मोकपल द्वारा mV की इकाई के रूप में मापा जाता है।

• आईएमओ ऊर्ध्वाधर लौ प्रसार परीक्षकइस के बाद प्रक्षेपण और नमूनों की प्रत्येक दूरी के लिए लौ की बुझाने के समय रिकॉर्ड करता है के लिए लौ के प्रसार की दर रिकॉर्ड करता है। और अन्य परीक्षण परिणाम प्रज्वलन के लिए गर्मी (MJ/m2) है,निरंतर जलने के लिए गर्मी (MJ/m2), बुझाने पर महत्वपूर्ण प्रवाह (kW/m2), निरंतर जलने के लिए औसत गर्मी (MJ/m2), कुल गर्मी रिलीज़ (kW) आदि।

संदर्भ मानक:

• आईएसओ 5658-2: अग्नि परीक्षणों पर प्रतिक्रिया ️ज्वाला का प्रसार - भाग 2 ऊर्ध्वाधर विन्यास में निर्माण उत्पादों पर पार्श्व प्रसार;
• आईएमओ संकल्प A. 653 ((16): भाग, छत और डेक खत्म सामग्री की ज्वलनशीलता के लिए अग्नि परीक्षण प्रक्रियाओं पर सिफारिश;
• एएसटीएम ई 1317: समुद्री सतह खत्म की ज्वलनशीलता के लिए मानक परीक्षण विधि;

विनिर्देशः

• 50 मिमी के अंतराल पर रेडिएंट पैनल के गर्मी प्रवाह को आसानी से मापने के लिए रेल;
• आईएमओ कार्यक्रम सभी कैलिब्रेशन और परीक्षणों के साथ-साथ मानकों (आईएमओ, आईएसओ) द्वारा परिणामों की मुद्रण की सुविधा के लिए;
• रेडिएंट पैनल तापमान नियंत्रक: रेडिएंट पैनल के पीछे की ओर लौ को रोकने के लिए उपकरण, रेडिएंट पैनल के आंतरिक तापमान की जांच करें और स्वचालित रूप से गैस सोल को ब्लॉक करें।v/v लौ वापस प्रवाह के मामले में;
• एमएफसी (मास फ्लो कंट्रोलर) महत्वपूर्ण गर्मी प्रवाह को मापने में मीथेन गैस की गर्मी मात्रा को आसानी से मापने के लिए;
• सभी नियंत्रण प्रणालियों के विस्फोट प्रतिरोधी विकल्पों के लिए सुरक्षा में दहन के लिए विकिरण पैनल के साथ-साथ चेक-वॉल्व और इसके गैस बंद वाल्व (सोलेनोइड वाल्व) गैस लाइन में बैकफ्लो को रोकने के लिए;
• परीक्षण के दौरान एक कार्यक्रम में परीक्षण स्थितियों का निरीक्षण और सहेजने के लिए कैमरा;
• निकासः 0.01 m3/s;
• आकारः 1650*810*1985 मिमी, 300 किलोग्राम
• बिजली की आपूर्तिः 220 V AC, 60 Hz, 10 A;
• गैस स्रोत: प्रोपेन गैस, मीथेन गैस, एसिटिलीन गैस, संपीड़ित हवा;

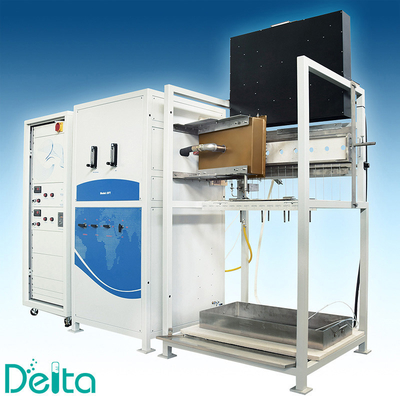

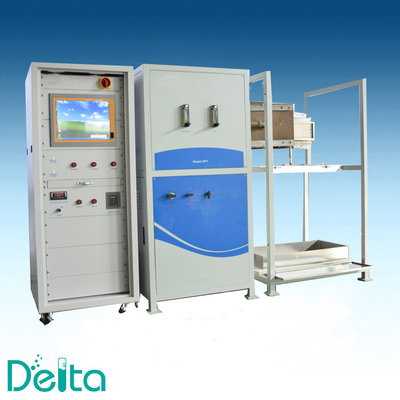

आईएमओ आईएसओ5658 एएसटीएम ई1317 बिल्डिंग प्रोडक्ट्स आईएमओ वर्टिकल फ्लेम स्प्रेड टेस्टरवास्तविक चित्रः
