CFL 33kV पावर केबल लंबाई परीक्षण रिसाव वर्तमान का पता लगाने केबल दोष लोकेटर

परिचय:

सीएफएल केबल दोष लोकेटरसभी प्रकार के बिजली केबल (वोल्टेज वर्ग 1KV~35KV), स्थानीय केबल, समाक्षीय केबल, शॉर्ट सर्किट, पृथ्वी, उच्च प्रतिरोध रिसाव, उच्च प्रतिरोध फ्लैशओवर धातु के तारों की खराबी का परीक्षण कर सकता है,और केबल का टूटा हुआ और खराब संपर्क.

सीएफएल केबल दोष लोकेटरकेबल की लंबाई और केबल पर विद्युत तरंग की गति का भी परीक्षण कर सकते हैं।

केबल के एचवी आर्किंग दोष, ग्राउंडिंग उच्च और निम्न प्रतिरोध, शॉर्ट सर्किट और केबल के टूटने, खराब संपर्क आदि का परीक्षण करने के लिए;

यदि इसमें दोष पता लगाने वाला उपकरण हो तो यह केबल की सटीक टूटी हुई स्थिति का निर्धारण कर सकता है, यह विभिन्न प्रकार, वोल्टेज और संचार केबलों में पावर केबल पर लागू होता है।

विशेषताएं:

यह परीक्षण करने के लिए एलवी आवेग विधि और एचवी फ्लैशओवर विधि का उपयोग करता है, यदि ध्वनि लोकेटर से लैस है, तो केबल के दोष के प्रकारों का परीक्षण कर सकता है,दोष बिंदु की स्थिति को सही ढंग से पता लगा सकता है.

उच्च परिशुद्धता, उच्च गति नमूनाकरण तकनीक को अपनाता है, ए/डी नमूनाकरण गति 100 मेगाहर्ट्ज है, संकल्प 1 मीटर है, पता लगाने का अंधा क्षेत्र 1 मीटर है।

उच्च स्तर की बुद्धिमत्ता, एलसीडी द्वारा स्वचालित रूप से प्रदर्शित परीक्षण परिणाम।

तरंगरूप और मापदंडों को संग्रहीत और समीक्षा कर सकता है, बिजली बंद होने के बाद यह जानकारी खो नहीं जाएगी।

दोहरी डिस्प्ले, दोष केबल के मापे गए तरंग रूप और सामान्य तरंग रूप की तुलना, दोष का और पता लगाने के लिए लाभ।

तरंग रूप विस्तार अनुपात के फलन के साथ, तरंग रूप के अनुपात को बदलें, परीक्षण करने के लिए तरंग रूप का विस्तार करें।

दोष बिंदु और मापा बिंदु के बीच प्रत्यक्ष दूरी या सापेक्ष दूरी को सीधे प्रदर्शित करें।

विभिन्न माप केबल के अनुसार गति को संशोधित कर सकते हैं।

पोर्टेबल डिजाइन, छोटी मात्रा में, रिचार्जेबल बैटरी के साथ, ले जाने और संचालित करने में आसान।

पैरामीटरः

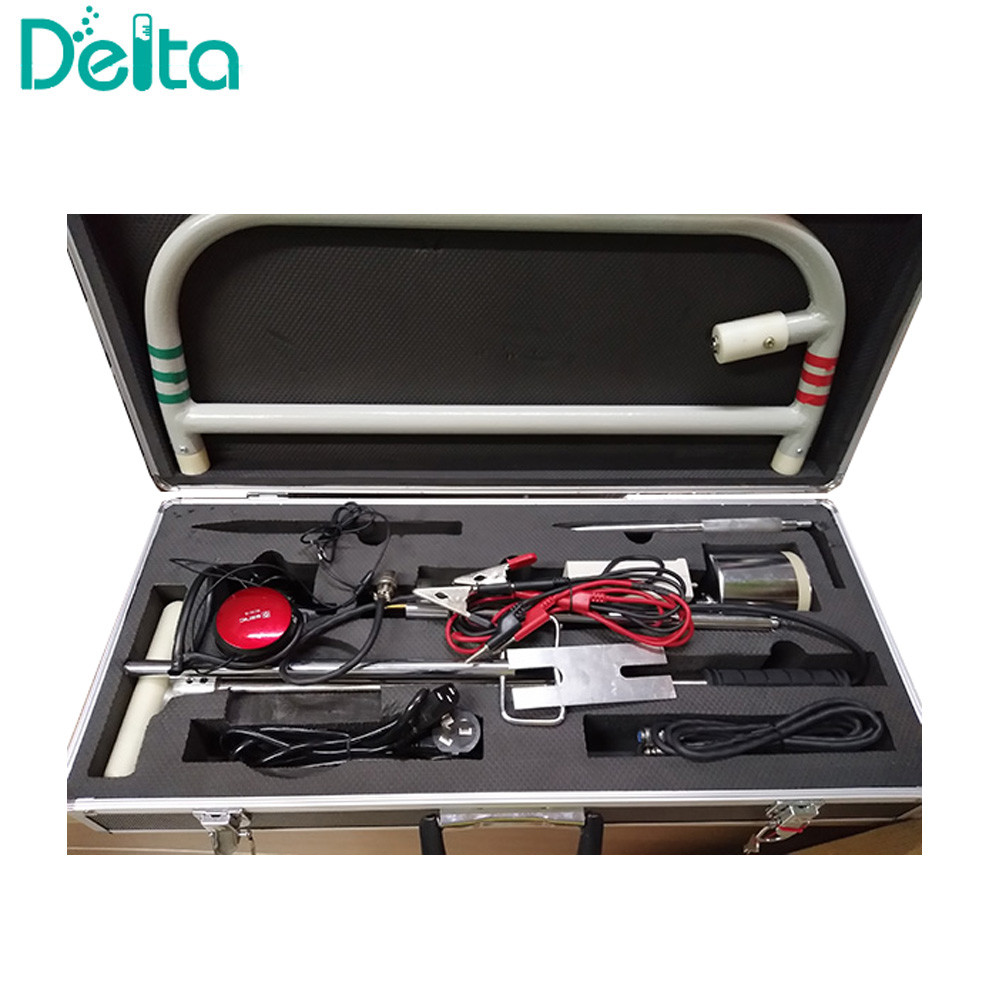

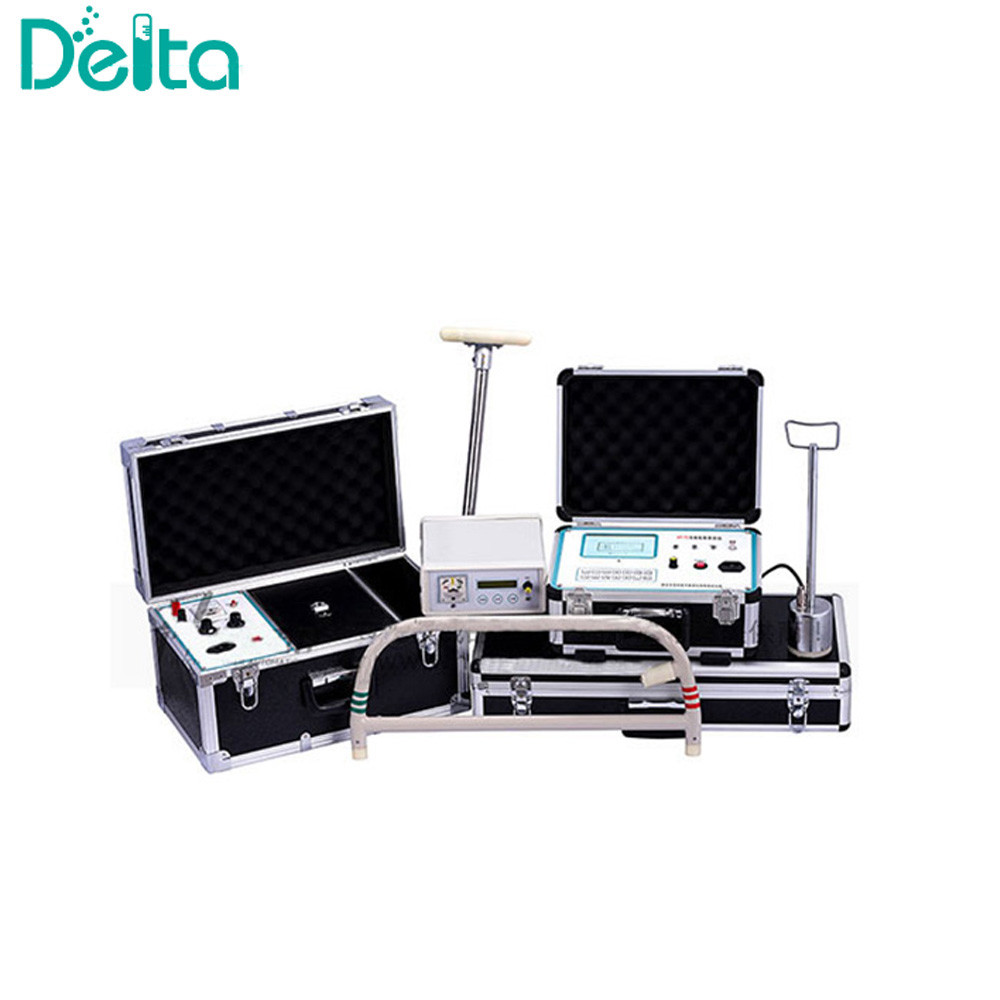

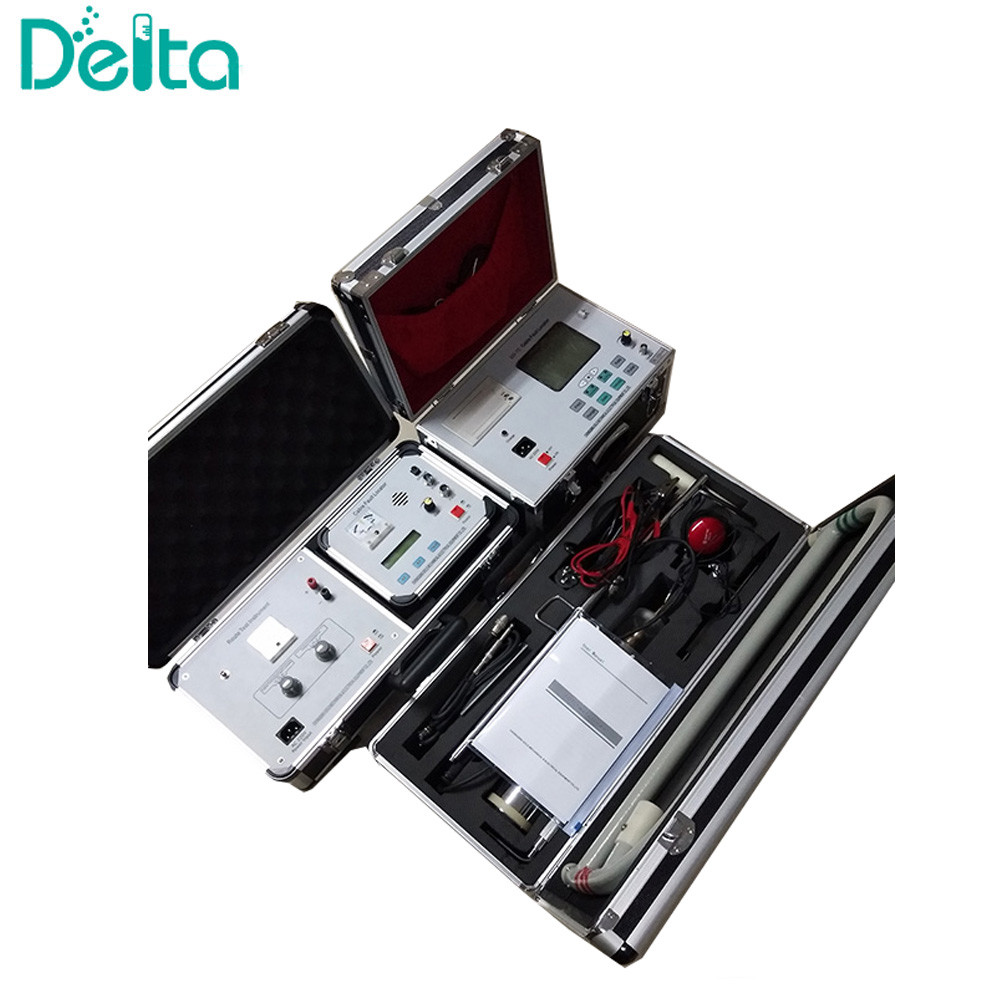

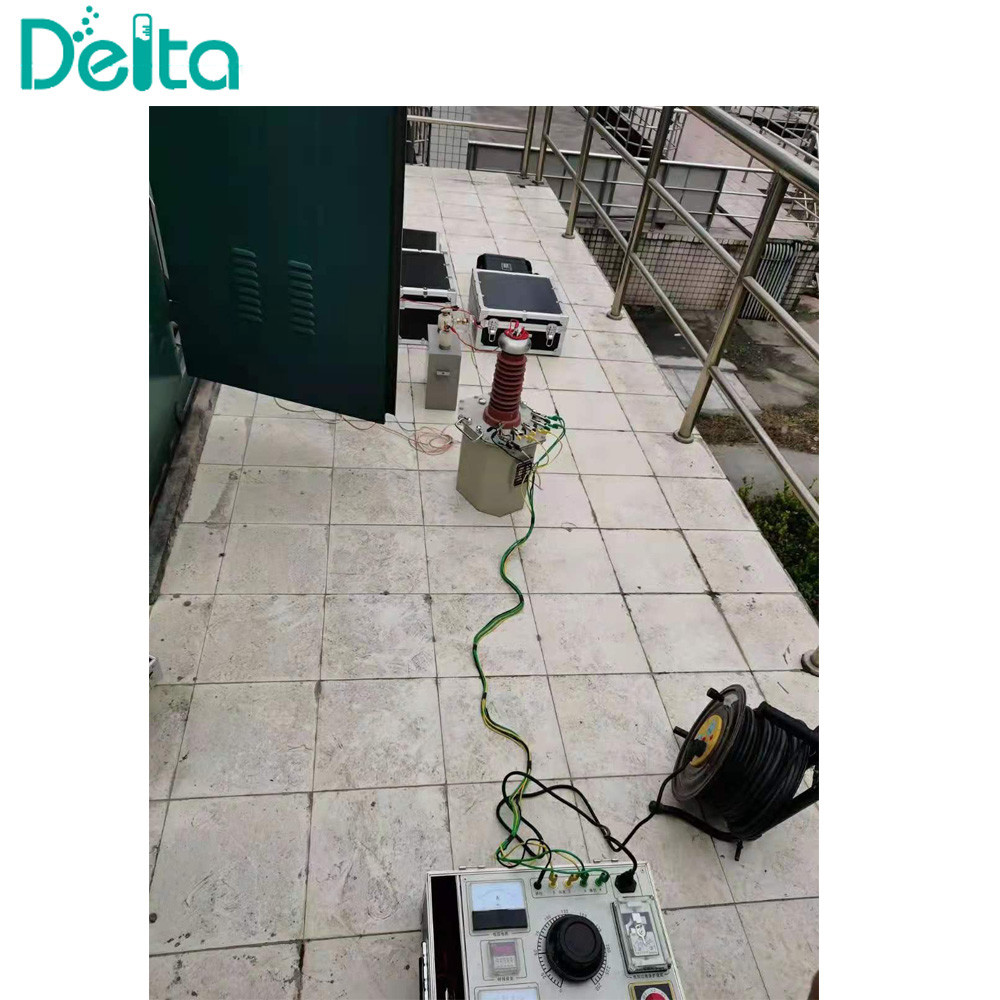

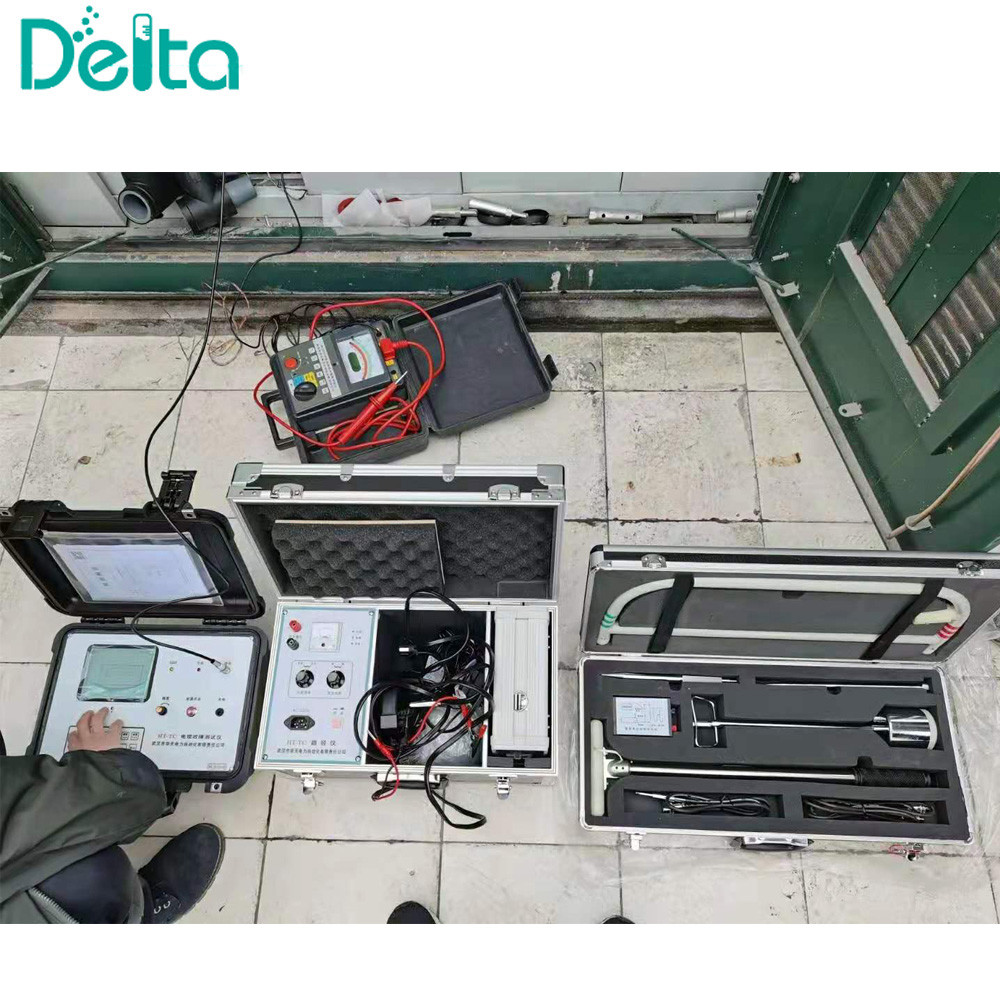

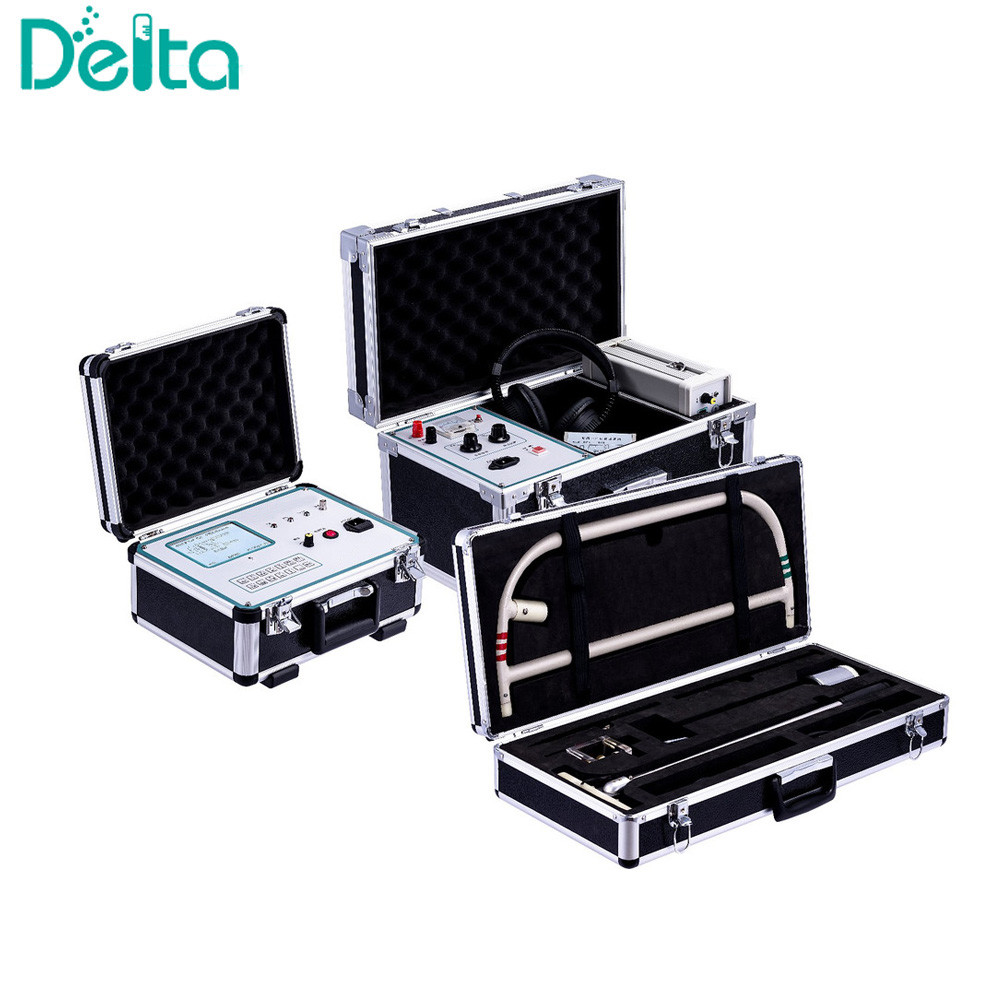

वास्तविक चित्रः
