परिचय:

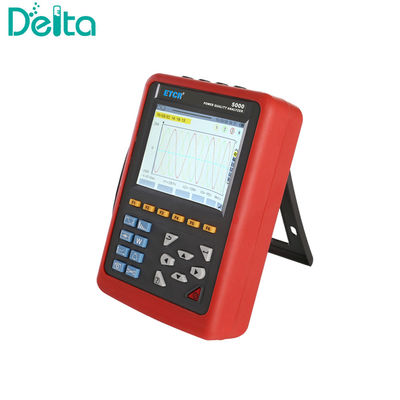

ETCR-5000तीन चरण बिजली गुणवत्ता विश्लेषक, बिजली गुणवत्ता डेटा लॉगर हैविशेष रूप से सभी वोल्टेज, वर्तमान, शक्ति, शक्ति, सामंजस्य और चरण विद्युत मापदंडों पर व्यापक विश्लेषण और निदान के लिए डिज़ाइन किया गया।


यह विद्युत उद्योग, पेट्रोकेमिकल, धातु विज्ञान, रेलवे, खनन उद्यमों, वैज्ञानिक अनुसंधान संस्थानों और माप विभाग पर लागू होता है।
ETCR-5000 3 चरण पावर क्वालिटी एनालिस्टर पावर क्वालिटी डेटा लॉगरके लिए उपयुक्त हैतीन चरणों के क्षेत्र परीक्षण, बहु-कार्यात्मक और बुद्धिमान, संक्षिप्त मानव-मशीन संचालन।

पैरामीटरः

प्रभाव कारक	परीक्षण वस्तु	मूल स्थिति	कार्य की स्थिति
परिवेश का तापमान	सभी पैरामीटर	(23±2) °C	-10°C~40°C
सापेक्ष आर्द्रता	सभी पैरामीटर	40%~60%	< 80%
चरण से तटस्थ वोल्टेज	सभी पैरामीटर	(100±1%) V	1.0V~ 1000V
चरण-से-चरण वोल्टेज	वास्तविक आरएमएस चरण-से-चरण वोल्टेज	(200±1%) V	1.0V~ 2000V
वर्तमान	वास्तविक आरएमएस धारा	(5±1%) ए	10mA~ 1000A
नेटवर्क आवृत्ति	सभी पैरामीटर	50 हर्ट्ज±0.1 हर्ट्ज	40 हर्ट्ज~ 70 हर्ट्ज
चरण परिवर्तन	सक्रिय शक्ति और सक्रिय ऊर्जा	Cosφ=1	कॉसφ: 0.2 ~ 1.0
	प्रतिक्रियाशील शक्ति और प्रतिक्रियाशील ऊर्जा	Sinφ=1	सिनφ: 0.2 ~ 1.0
सामंजस्यपूर्ण	सभी पैरामीटर	<0.1%	0०% से १००%
वोल्टेज असंतुलन	सभी पैरामीटर	<10%	0०% से १००%
उपकरण का कार्यरत वोल्टेज	सभी पैरामीटर	DC9.8V±0.1V	DC9.5V~10.5V
बाहरी विद्युत क्षेत्र, चुंबकीय क्षेत्र	सभी पैरामीटर	इससे बचना चाहिए
परीक्षण की स्थिति	वर्तमान के मापे गए संबंधित मापदंड	क्लैंप के केंद्र में परीक्षण किया गया तार।

विद्युत आपूर्ति	रिचार्जेबल लिथियम-आयन बैटरी पैक 9.6V, बैकअप चार्जर।
बैटरी सूचक	बैटरी प्रतीक डंप ऊर्जा दर्शाता है. जब वोल्टेज बहुत कम है, 1 मिनट के बाद स्वतः बंद.
बिजली की खपत	सामान्य परीक्षण की वर्तमान खपत 490 mA, 8 घंटे तक निरंतर काम करना।

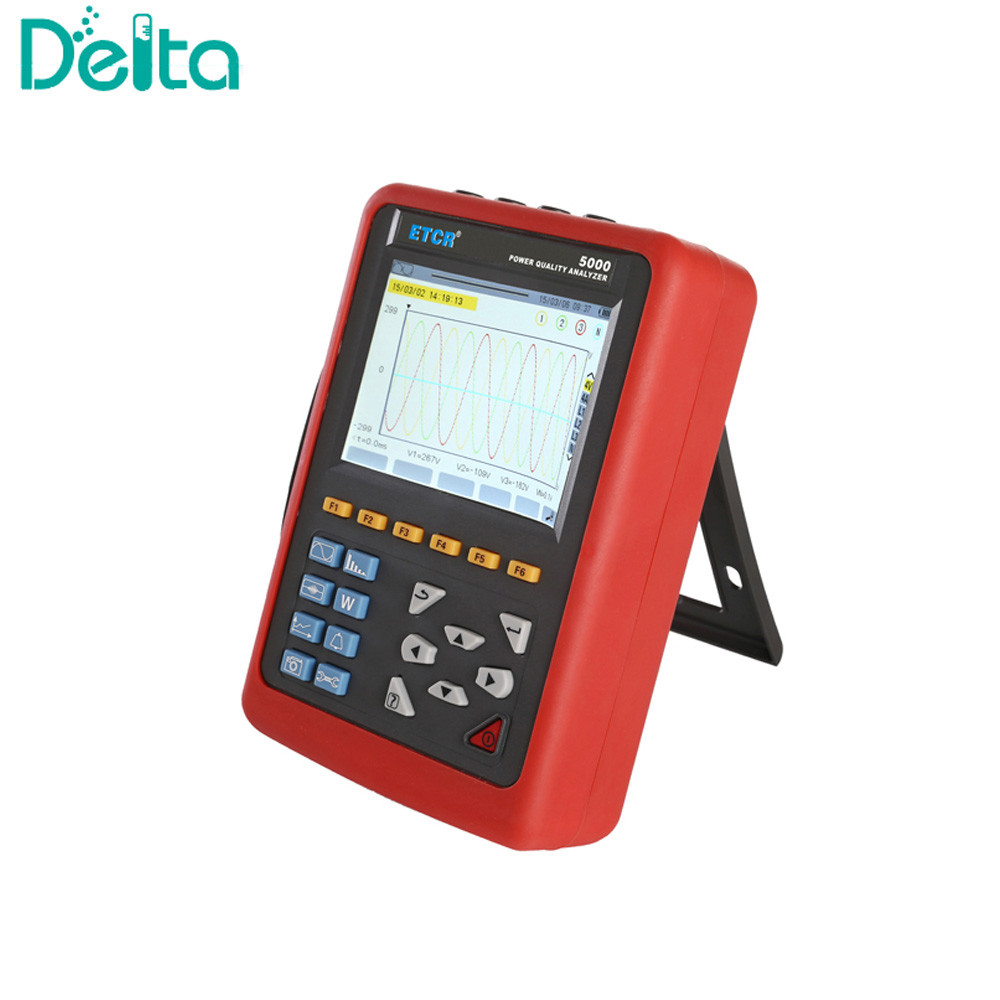

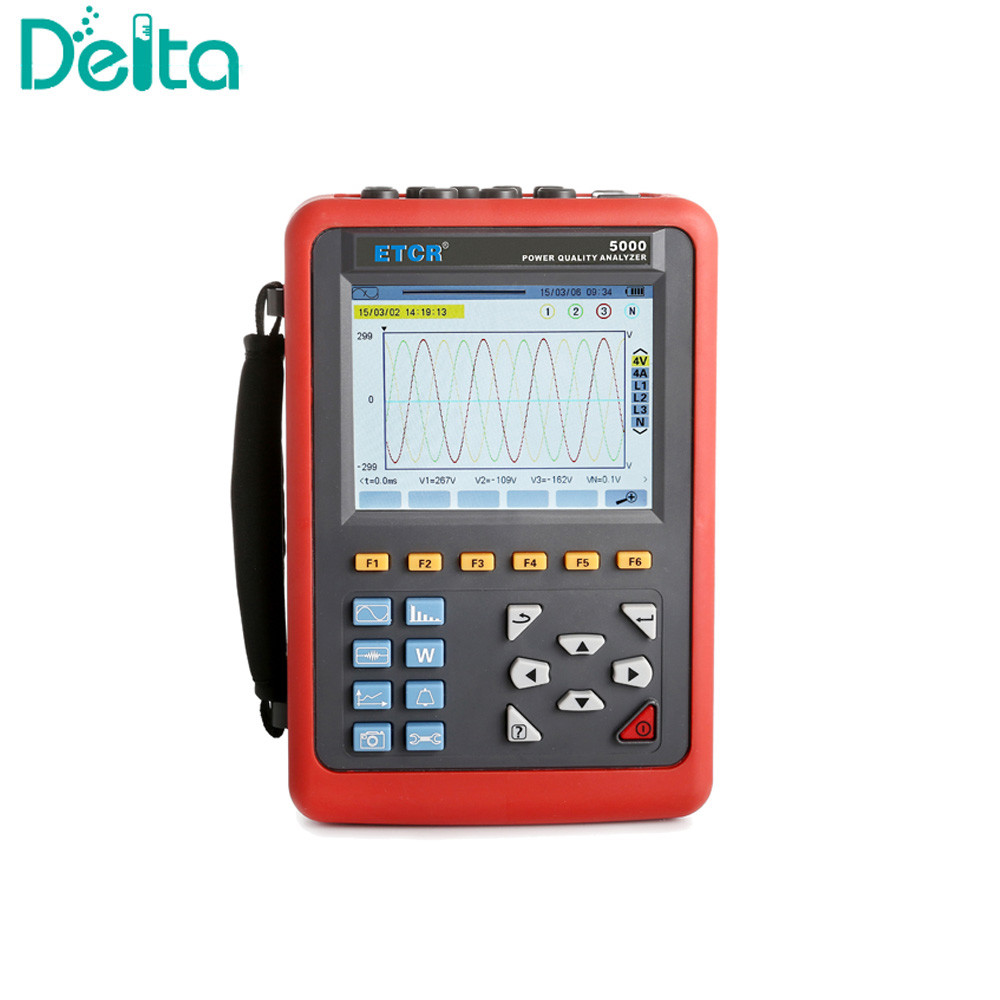

प्रदर्शन मोड	एलसीडी रंगीन स्क्रीन, 640 डॉट्स*480 डॉट्स, 5.6 इंच, डिस्प्ले डोमेनः 116mm*88mm।

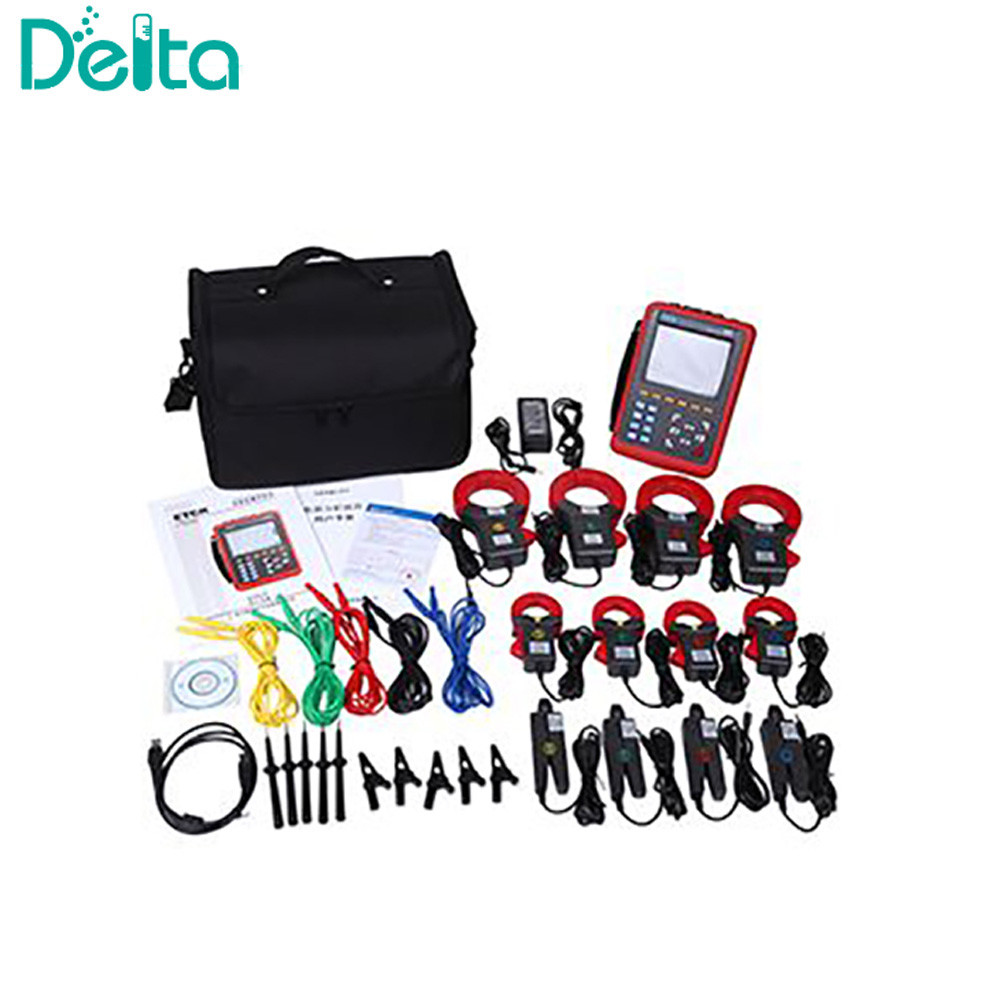

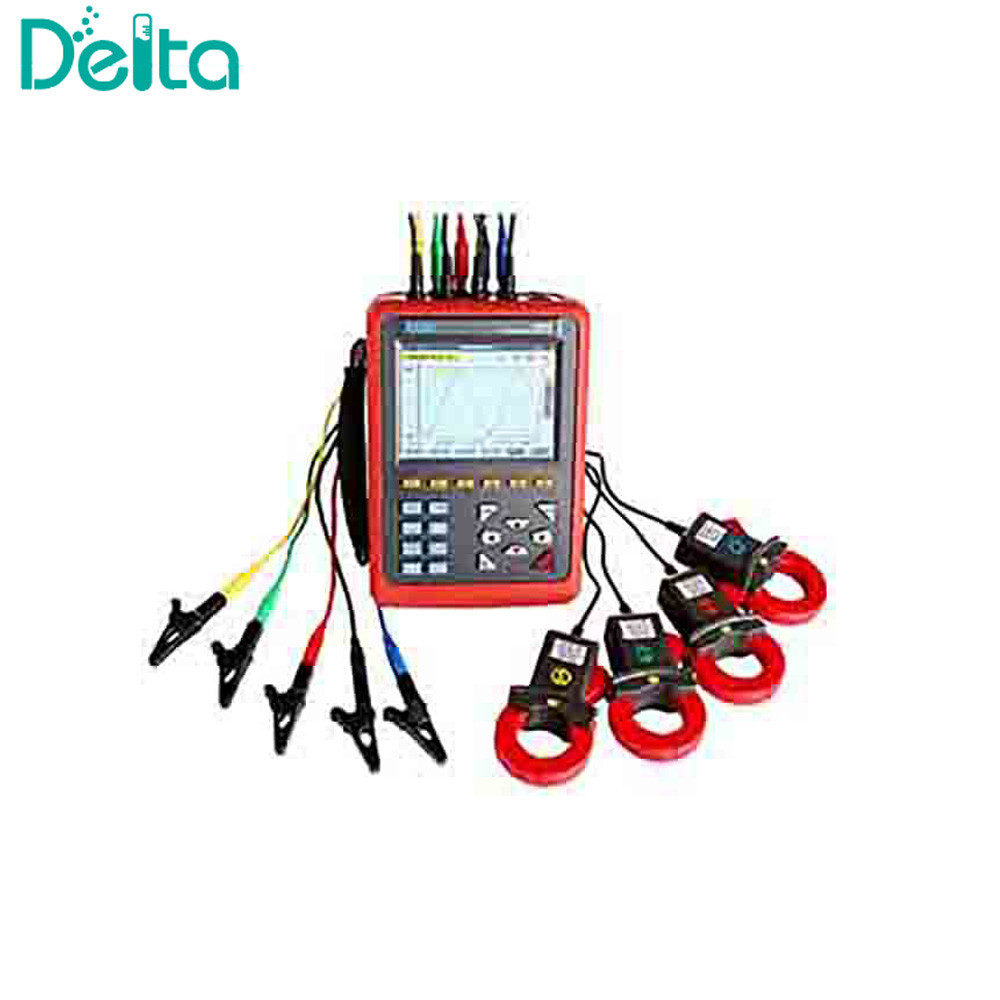

क्लैंप का आकार	008 छोटे तेज धारा क्लैंपः 7.5mm*13mm; 040 सर्कल करंट क्लैंपः 35mm*40mm; 068 सर्कल करंट क्लैंपः 68mm*68mm;
उपकरण आयाम	L*W*H: 240mm*170mm*68mm.

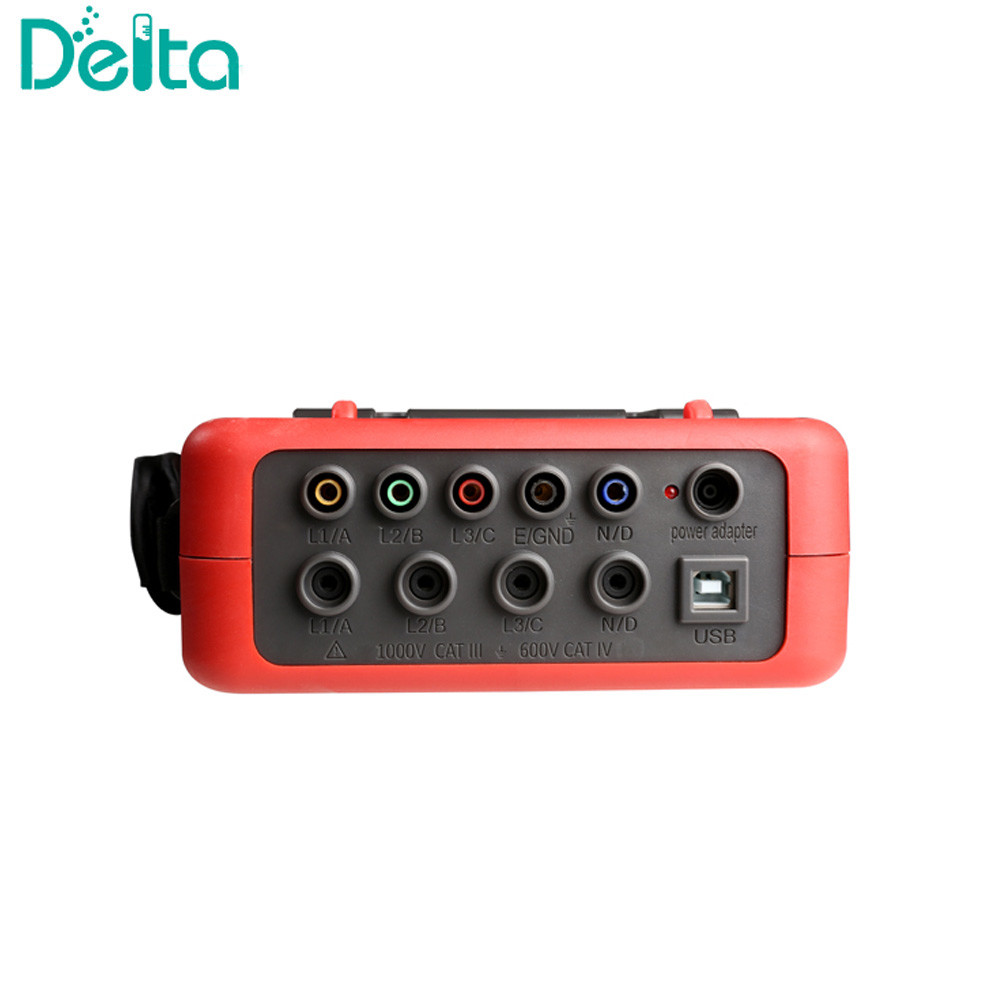

चैनलों की संख्या	4U/4I.
चरण-से-चरण वोल्टेज	1.0V~2000V
चरण से तटस्थ वोल्टेज	1.0V~1000V
वर्तमान	008 वर्तमान क्लैंपः 10mA~10.0A; 040 वर्तमान क्लैंपः 0.10A~100A; 068 वर्तमान क्लैंपः 1.0A~1000A; वैकल्पिक वर्तमान ट्रांसफार्मरः उपकरण इनपुट वर्तमान 1mA ~ 500mA।
आवृत्ति	40 हर्ट्ज ~ 70 हर्ट्ज.
बिजली के मापदंड	W, VA, Var, PF, DPF, cosφ, tanφ
ऊर्जा मापदंड	Wh, Varh, Vah.
सामंजस्यपूर्ण	आदेश 0 ~ 50.
कुल सामंजस्य विकृति	आदेश 0 ~ 50, प्रत्येक चरण.
विशेषज्ञ मोड	हाँ.
अस्थायी रिकॉर्ड की संख्या	150 सेट।
वोल्टेज झिलमिलाहट	हाँ.
चालू मोड प्रारंभ करें	हाँ, 100 सेकंड।
3 चरण असंतुलन	हाँ.
रिकॉर्ड	300 दिन ((एक साथ 20 मापदंडों की रिकॉर्डिंग, हर 5 सेकंड में एक बिंदु रिकॉर्ड करें) ।
न्यूनतम/अधिकतम दर्ज मूल्य	अधिकतम और न्यूनतम मूल्यों का समय अवधि में माप।
अलार्म	40 विभिन्न प्रकार के पैरामीटर चयन, 12,800 सेट अलार्म लॉग।
चोटी	हाँ.
फासोर आरेख प्रदर्शन	स्वचालित रूप से।
स्नैपशॉट क्षमता	60.
मेनू भाषा	अंग्रेजी/चीनी।
संचार	यूएसबी।
स्वतः बंद करना	जब अलार्म अभियान शुरू किया जाता है या पारगमन की खोज की जाती है, एक घुसपैठ करंट कैप्चर, या एक प्रवृत्ति रिकॉर्डिंग लंबित या चल रही है, तो डिवाइस स्वचालित रूप से बंद नहीं होता है।
	अन्य परीक्षण मोड में, 15 मिनट बिना कुंजी दबाए, 1 मिनट के संकेत के बाद स्वचालित बंद।
बैकलाइट फ़ंक्शन	हाँ, रात में और अंधेरे स्थान पर उपयोग के लिए उपयुक्त है।
वजन	मेजबानः 1.6 किलोग्राम (बैटरी के साथ)
	008 छोटा तेज वर्तमान क्लैंपः 170g*4;
	040 सर्कल करंट क्लैंप: 190g*4;
	068 सर्कल करंट क्लैंप: 510g*4;
	परीक्षण तार और पावर एडाप्टरः 900 ग्राम;
	कुल वजनः लगभग 10.5 किलोग्राम (पैक के साथ) ।
वोल्टेज परीक्षण तार की लंबाई	3 मीटर.
वर्तमान सेंसर के तार की लंबाई	2 मीटर.
कार्य तापमान और आर्द्रता	-10°C~40°C; 80% आरएच से नीचे।
भंडारण वातावरण	-10°C~60°C; 70% आरएच से कम।
इनपुट प्रतिबाधा	परीक्षण वोल्टेज का इनपुट प्रतिबाधाः 1MΩ।
वोल्टेज का सामना करना	उपकरण के तारों और खोल के बीच 1 मिनट के लिए 3700 वी/50 हर्ट्ज साइनसॉइडल एसी वोल्टेज का सामना करें।
इन्सुलेशन	उपकरण के तारों और खोल के बीच ≥10MΩ।
संरचना	डबल इन्सुलेशन, इन्सुलेशन कंपन-प्रूफ शीट के साथ।
सुरक्षित नियम	आईईसी 61010 1000V श्रेणी III / 600V श्रेणी IV, आईईसी 61010-031, आईईसी 61326, प्रदूषण की डिग्रीः 2.

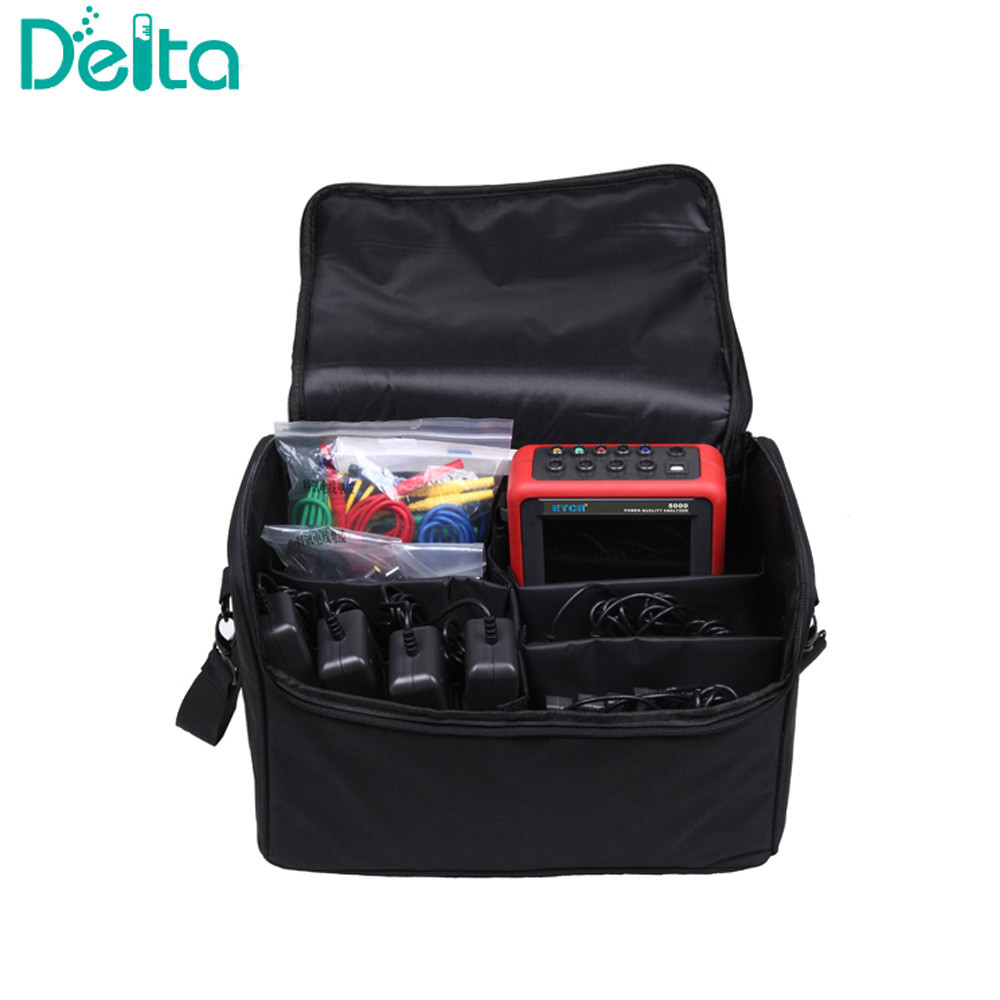

पैकिंग का आकार	400*270*270 मिमी) (L*W*H)
वजन	8 किलो

कार्य:
तरंगरूप वास्तविक समय प्रदर्शन (4 चैनल वोल्टेज/4 चैनल वर्तमान) ।
वोल्टेज और धाराओं के सच्चे आरएमएस मूल्य।
वोल्टेज के डीसी घटक।
पीक करंट और वोल्टेज मान।
न्यूनतम और अधिकतम अर्धचक्र आरएमएस वर्तमान और वोल्टेज मान।
फासोर आरेख प्रदर्शन।
प्रत्येक हार्मोनिक का क्रम 50 तक माप।
बार चार्ट प्रत्येक चरण के धारा और वोल्टेज के सामंजस्य अनुपात दिखाते हैं।
कुल सामंजस्य विकृति (THD)
सक्रिय, प्रतिक्रियाशील, दृश्यमान शक्ति, चरण और संचयी द्वारा।
सक्रिय, प्रतिक्रियाशील, दृश्य ऊर्जा, चरण और संचयी द्वारा।
ट्रांसफार्मर K कारक.
पावर फैक्टर (पीएफ) और विस्थापन कारक (डीपीएफ या सीओएसएफ)
अल्पकालिक वोल्टेज फ्लिप (PST)
तीन चरण असंतुलन (वर्तमान और वोल्टेज)
