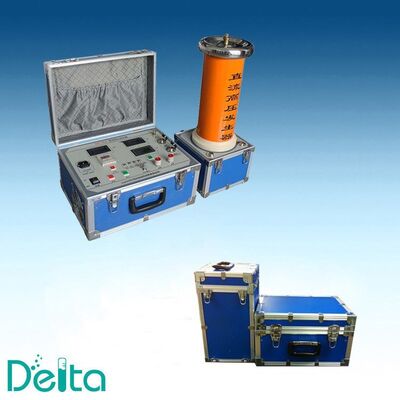

220kV केबल और अरेस्टर परीक्षण के लिए ZGF-400kV/3mA डीसी उच्च वोल्टेज परीक्षण सेट
उत्पाद विवरण
उत्पाद विवरण
द ZGF-400kV/3mA डीसी हाई वोल्टेज टेस्ट सेट एक श्रृंखला-उत्तेजित, तेल-इन्सुलेटेड डीसी उच्च वोल्टेज जनरेटर है जिसे 110kV और 220kV वर्ग के पावर केबल, जिंक ऑक्साइड सर्ज अरेस्टर, बुशिंग, ट्रांसफार्मर और स्विचगियर के फील्ड और प्रयोगशाला परीक्षणों के लिए डिज़ाइन किया गया है। यह 3mA रेटेड करंट पर लगातार समायोज्य 0-400kV डीसी आउटपुट प्रदान करता है, जिसमें MOA (मेटल ऑक्साइड अरेस्टर) लीकेज करंट परीक्षण के लिए 0.75 U1mA स्वचालित संदर्भ वोल्टेज माप फ़ंक्शन होता है।
अनुप्रयोग
डीसी विदस्टैंड वोल्टेज परीक्षण तेल से भरे केबल की इन्सुलेशन स्थिति का मूल्यांकन करने के लिए सबसे व्यावहारिक विधि बनी हुई है, पुराने XLPE केबल जहां एसी परीक्षण उपलब्ध नहीं है, और जिंक ऑक्साइड अरेस्टर के 1mA संदर्भ वोल्टेज (U1mA) और 0.75 U1mA लीकेज करंट को मापने के लिए। 400kV/3mA रेटिंग 220kV अरेस्टर और 110kV केबल सिस्टम को एक आरामदायक मार्जिन के साथ कवर करती है, जबकि हल्के मॉड्यूलर निर्माण से यूनिट को दो तकनीशियनों द्वारा सबस्टेशन और केबल खाइयों में ले जाया जा सकता है।
मुख्य विशेषताएं
- 0 से 400kV डीसी तक लगातार समायोज्य आउटपुट, रेटेड करंट 3mA
- स्वचालित MOA परीक्षण: U1mA और 0.75 U1mA लीकेज करंट मापता है, अनुपात की गणना करता है और परिणाम प्रिंट करता है
- कैपेसिटिव लोड के तहत उच्च स्थिरता; रेटेड आउटपुट पर रिपल फैक्टर 0.5% से बेहतर
- ओवर-वोल्टेज, ओवर-करंट और जीरो-स्टार्ट प्रोटेक्शन ऑटोमैटिक ट्रिप के साथ
- चीनी/अंग्रेजी मेनू के साथ बड़ा एलसीडी डिस्प्ले, रियल-टाइम वोल्टेज और करंट कर्व्स
- अरेस्टर परीक्षण के लिए इंटीग्रल 0.75 U1mA वन-की ऑपरेशन
- एयर-कूल्ड या ऑयल-कूल्ड ट्रांसफार्मर विकल्प के साथ तेल-इन्सुलेटेड हाई वोल्टेज टैंक
- पोर्टेबल मॉड्यूलर डिजाइन: एचवी टैंक, कंट्रोल यूनिट और कनेक्टिंग केबल अलग-अलग केस में
तकनीकी विनिर्देश
| रेटेड आउटपुट वोल्टेज | 400kV डीसी (नकारात्मक ध्रुवीयता मानक, सकारात्मक वैकल्पिक) |
| रेटेड आउटपुट करंट | 3mA |
| रेटेड क्षमता | 1200W |
| इनपुट सप्लाई | एसी 220V +/-10%, 50/60Hz, सिंगल फेज |
| वोल्टेज रेगुलेशन | लगातार, 0-100% रेटेड वोल्टेज |
| वोल्टेज सटीकता | रीडिंग का +/-1.5%, +/-1 अंक |
| करंट सटीकता | रीडिंग का +/-1.5%, +/-1 अंक |
| रिपल फैक्टर | रेटेड वोल्टेज और करंट पर 0.5% से कम |
| वोल्टेज डिस्प्ले | एलसीडी, 0-400.0kV, रिज़ॉल्यूशन 0.1kV |
| करंट डिस्प्ले | एलसीडी, 0-3000uA, रिज़ॉल्यूशन 1uA |
| इन्सुलेशन माध्यम | ट्रांसफार्मर तेल, तेल से भरा एचवी टैंक |
| कूलिंग | प्राकृतिक वायु शीतलन, रेटेड लोड पर निरंतर ड्यूटी |
| परिवेश तापमान | -10C से +40C |
| सापेक्ष आर्द्रता | 85% से कम, गैर-संक्षेपण |
| ऊंचाई | 2000 मीटर तक |
| समग्र वजन | एचवी टैंक लगभग 95 किग्रा, कंट्रोल यूनिट लगभग 8 किग्रा |
मानक सहायक उपकरण
- एचवी आउटपुट बुशिंग के साथ तेल से भरा एचवी जनरेटर टैंक
- एलसीडी डिस्प्ले और प्रिंटर के साथ डिजिटल कंट्रोल यूनिट
- 400kV के लिए रेटेड डिस्चार्ज रॉड
- माइक्रो-एमीटर और शील्डेड मापने वाला केबल
- अर्थिंग केबल और ग्राउंडिंग रॉड
- अतिरिक्त सील और तेल भरने वाला फ़नल
- अंग्रेजी में संचालन और रखरखाव मैनुअल
- फैक्ट्री टेस्ट रिपोर्ट और कैलिब्रेशन सर्टिफिकेट
परीक्षण मानक
यह सेट IEC 60060-1 (हाई वोल्टेज टेस्ट तकनीक), IEC 60076-3 (पावर ट्रांसफार्मर इन्सुलेशन स्तर) और DL/T 596 (पावर उपकरण का निवारक परीक्षण) के अनुसार परीक्षणों का समर्थन करने के लिए डिज़ाइन किया गया है। जिंक ऑक्साइड अरेस्टर परीक्षण के लिए U1mA और 0.75 U1mA प्रक्रिया IEC 60099-5 और GB 11032 का पालन करती है।
यह सेट क्यों चुनें
डिलीवरी से पहले प्रत्येक यूनिट को असेंबल किया जाता है, तेल भरा जाता है, और रेटेड वोल्टेज पर 1 घंटे के लिए चलाया जाता है, जिसमें टेस्ट वेवफॉर्म और लीकेज करंट को फैक्ट्री रिपोर्ट में रिकॉर्ड किया जाता है। कंट्रोल यूनिट अंतिम 50 टेस्ट रिकॉर्ड को स्टोर करती है, जो एक ही साइट पर अरेस्टर लीकेज करंट की आवधिक तुलना के लिए सुविधाजनक है। हम 220V/50Hz और 110V/60Hz इनपुट संस्करणों की आपूर्ति करते हैं, और अनुरोध पर एक सकारात्मक ध्रुवीयता आउटपुट प्रदान कर सकते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या सेट 220kV केबल का परीक्षण कर सकता है?
उत्तर: हाँ। 400kV डीसी मार्जिन के साथ 220kV वर्ग के केबल के लिए डीसी विदस्टैंड टेस्ट वोल्टेज को कवर करता है। बहुत लंबे केबल रन के लिए चार्जिंग करंट को 3mA रेटिंग के मुकाबले जांचना होगा, और यदि आवश्यक हो तो हम 5mA मॉडल का कोटेशन दे सकते हैं।
प्रश्न: क्या डिस्चार्ज रॉड शामिल है?
उत्तर: हाँ, अर्थ लीड के साथ 400kV रेटेड डिस्चार्ज रॉड मानक आपूर्ति के दायरे में शामिल है।
प्रश्न: वारंटी क्या है?
उत्तर: पूरे सेट पर एक साल की वारंटी, दस साल के लिए आजीवन तकनीकी परामर्श और स्पेयर पार्ट्स की आपूर्ति के साथ।
